MX7541AKCWN+

MX7541AKCWN+ от Analog Devices / Maxim Integrated

Общее описание

MX7541AKCWN+ - это 12-разрядный цифро-аналоговый преобразователь (DAC) с одним каналом от компании Analog Devices / Maxim Integrated. Он выполнен в корпусе SOIC-18 (широкий корпус) и предназначен для приложений, требующих высокого разрешения и производительности цифро-аналогового преобразования.

Преимущества

• Высокое разрешение: 12-разрядный DAC обеспечивает точные и стабильные выходные сигналы.
• Быстрое время стабилизации: Типичное время установления составляет 600 нс, что позволяет использовать компонент в высокоскоростных приложениях.
• Гибкость в питании: Поддерживает широкий диапазон напряжений питания (как для аналоговой, так и для цифровой частей).
• Дифференциальный выход: Подходит для приложений, требующих высокого уровня симметрии сигналов.

Недостатки

• Не обладает встроенным буфером на выходе: Это может потребовать дополнительного внешнего буфера для некоторых приложений.
• Требует внешнего опорного напряжения.

Типовое использование

• Аудиоустройства
• Прецизионные измерительные системы
• Автоматизация и управление
• Генераторы сигнала
• Медицинское оборудование

Рекомендации по применению

• Источники питания: Обеспечьте стабилизированные источники питания для аналоговой (5V ~ 16V) и цифровой (5V ~ 16V) частей устройства.
• Скорость передачи данных: Используйте параллельный интерфейс для быстрой передачи данных к DAC.
• Внешнее опорное напряжение: Подберите высокоточное опорное напряжение, чтобы обеспечить стабильную работу DAC.

Основные технические характеристики

• Разрядность: 12 бит
• Количество D/A преобразователей: 1
• Тип выхода: Токовый, небуферированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 5V ~ 16V
• Напряжение питания, цифровое: 5V ~ 16V
• ИНЛ/ДНЛ (ЛСБ): ±0.5 (макс), ±0.5 (макс)
• Архитектура: R-2R
• Время установления: 600 нс (тип)
• Температурный диапазон: 0°C ~ 70°C

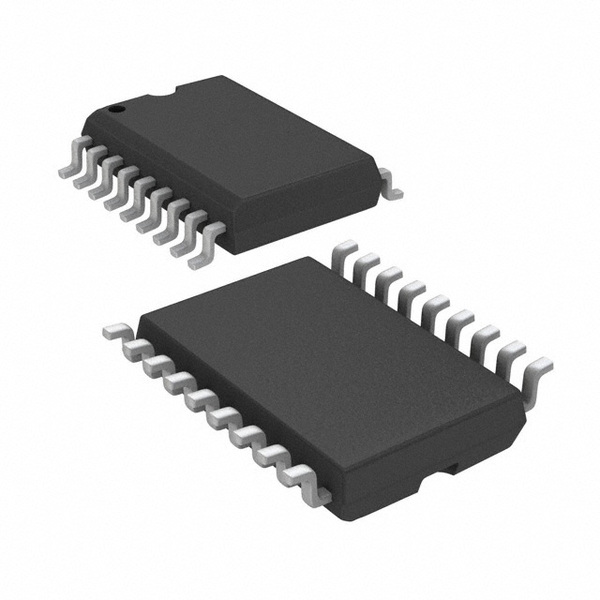

• Корпус / Размер: SOIC-18 (0.295", 7.50 мм шириной)
• Монтажный тип: Поверхностный монтаж

Возможные аналоги

• AD558 от Analog Devices
• DAC7551 от Texas Instruments
• MCP4921 от Microchip Technology

MX7541AKCWN+ - это надежный и высокоточный компонент, подходящий для разнообразных приложений, требующих высококачественного цифро-аналогового преобразования.
