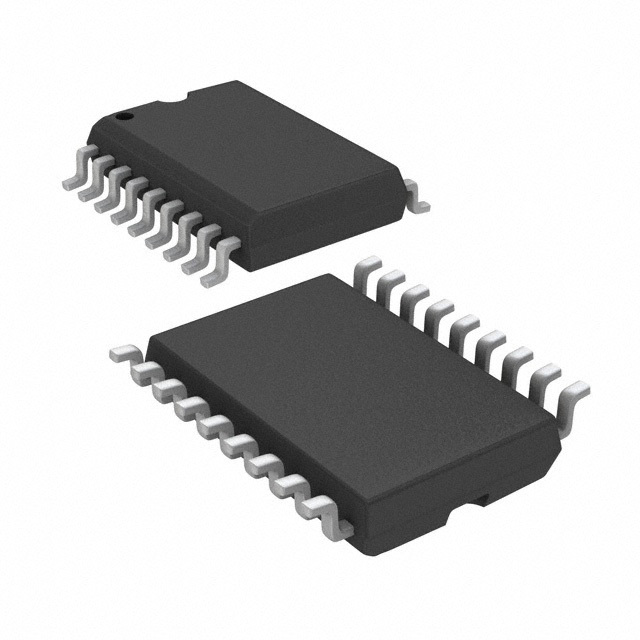

MX7541AJCWN+

MX7541AJCWN+

Производитель: Analog Devices / Maxim Integrated

---

Общее описание

MX7541AJCWN+ - это 12-битный ЦАП (цифро-аналоговый преобразователь) от компании Analog Devices / Maxim Integrated. Этот ЦАП предназначен для точного преобразования цифровых данных в аналоговые сигналы, что делает его подходящим для широкого спектра приложений, включая аудио- и видеопередачу, измерительные приборы и систем управления.

---

Преимущества

• Высокое разрешение: 12-битный точный выход, обеспечивающий высокую точность преобразования.
• Быстрое время установления: Типичное время установления составляет 600 нс.
• Универсальность напряжения питания: Поддержка напряжения питания от 5 В до 16 В как для аналоговой, так и для цифровой части.
• Внешняя ссылка: Позволяет гибко выбирать источник опорного напряжения для лучшей согласованности с применением.
• Компактный корпус: Доступен в корпусе 18-SOIC, удобном для поверхностного монтажа.

---

Недостатки

• Не буферированный выход: Требуется внешний буфер для некоторых приложений.
• Требования к внешнему источнику опорного напряжения: Отсутствие встроенного источника опорного напряжения может усложнять схему.

---

Типовое использование

• Аудио- и видеосистемы
• Прецизионные измерительные приборы
• Системы управления
• Медицинская электроника
• Автоматизированные тестовые системы

---

Рекомендации по применению

1. Буферизация выхода: Для улучшения производительности в системах с высокой нагрузкой, рекомендуется использовать внешний буферный ОУ.
2. Опорное напряжение: Подбирайте внешний источник опорного напряжения с высокой стабильностью для достижения максимальной точности преобразования.
3. Монтаж: Используйте корпуса с поверхностным монтажом для компактности и удобства монтажа на плату.

---

Основные технические характеристики

• Разрешение: 12 бит
• Количество ЦАПов: 1
• Тип выхода: Ток - не буферированный
• Интерфейс данных: Параллельный
• Тип ссылки: Внешний
• Входное напряжение питания: 5 В ~ 16 В (Аналоговое и цифровое)
• Время установления: 600 нс (Типичное)
• Корпус / габариты: 18-SOIC (0.295", Ширина 7.50 мм)
• Рабочая температура: 0°C ~ 70°C

---

Возможные аналоги

• AD7541AKN от Analog Devices
• DAC121S101CIMMX/NOPB от Texas Instruments
• MCP4921-E/P от Microchip Technology

Эти аналоги могут быть рассмотрены в зависимости от специфических требований к проекту, таких как цена, доступность и дополнительные характеристики.

---

Используя MX7541AJCWN+, вы получите высококачественное и точное преобразование сигналов для широкого спектра приложений, что делает этот компонент отличным выбором для ваших проектов.
