MX7536JP от Analog Devices / Maxim Integrated

Общее описание

MX7536JP - это 14-битный цифро-аналоговый преобразователь (ЦАП), выпускаемый компаниями Analog Devices и Maxim Integrated. Он предназначен для преобразования цифровых сигналов в аналоговые, что делает его полезным в широком спектре применений, включая аудио, управление и измерительные системы.

Преимущества

• Высокое разрешение: 14-битный ЦАП обеспечивает высокую точность преобразования.

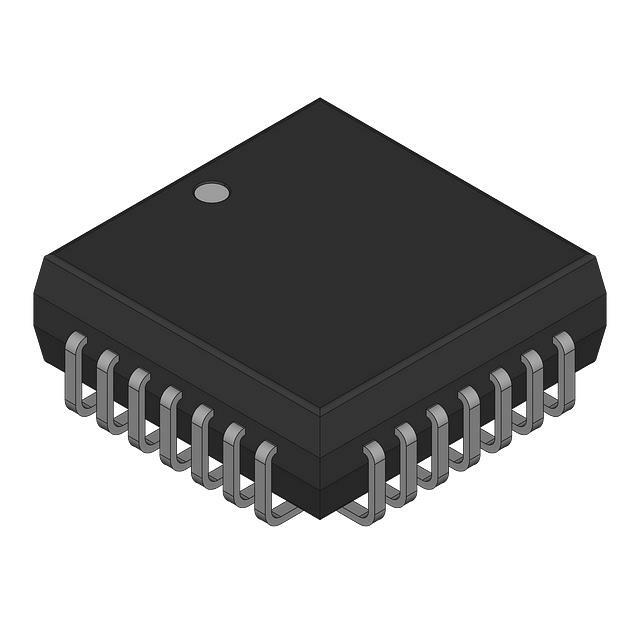

• Компактность: Поставляется в 28-выводном корпусе PLCC, что облегчает его интеграцию в мобильные и портативные устройства.
• Быстрое время установления: Время установления составляет всего 1.5 мкс, что обеспечивает быстрый отклик системы.
• Широкий диапазон питающего напряжения: Поддерживает питание как для аналогового, так и для цифрового частей в диапазоне от 11.4 до 15.75 В.

Недостатки

• Не рекомендуется использовать в условиях экстремальных температур: Рабочий диапазон температур ограничен от 0°C до 70°C.
• Не имеет буферированного выхода: Выходной сигнал требует дополнительного буферирования для использования в определенных приложениях.

Типовое использование

1. Аудио и видео устройства: Применяется в высококачественных аудио и видео системах для преобразования цифровых сигналов в аналоговые.
2. Измерительные системы: Используется в высокоточных измерительных приборах.
3. Системы управления: Применяется в системах управления, где важна точность преобразования сигналов.
4. Промышленные процессы: Применяется в различных промышленных процессах для управления и мониторинга.

Рекомендации по применению

• Внешние компоненты: Необходимо предусмотреть внешние компоненты для стабилизации напряжения питания и дополнительного буферирования выходного сигнала.
• Экранирование: Рекомендуется использовать экранирование и фильтрацию для минимизации электромагнитных и радиочастотных помех.

Основные технические характеристики

• Разрешение: 14 бит
• Количество цифро-аналоговых преобразователей: 1
• Время установления: 1.5 мс
• Тип выхода: Токовый - неблокированный
• Дифференциальный выход: Нет
• Интерфейс передачи данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 11.4 В ~ 15.75 В
• Напряжение питания, цифровое: 11.4 В ~ 15.75 В
• Интегральная/Дифференциальная нелинейность (LSB): ±2 (Макс), ±1 (Макс)
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C
• Корпус / Конструкция: 28-LCC (J-вывод)
• Корпус поставщика: 28-PLCC (11.5x11.5)
• Монтажный тип: Поверхностный

Возможные аналоги

• AD7545: Аналогичный 12-битный цифро-аналоговый преобразователь с улучшенными параметрами.
• DAC0800: 8-битный аналог для менее требовательных применений.

MX7536JP - это надежный и высокоточный компонент для тех, кто ищет цифро-аналоговый преобразователь с высоким разрешением и быстрой реакцией. Сочетание компактности и производительности делает его удобным для использования в различных областях.
