MX7535KP

MX7535KP - Цифро-аналоговый преобразователь от Analog Devices/Maxim Integrated

Общее описание

MX7535KP — это 14-битный цифро-аналоговый преобразователь (DAC) от компаний Analog Devices и Maxim Integrated. Этот компонент представляет собой высокоточный, программируемый интерфейс с параллельным вводом данных и обеспечивает преобразование цифрового сигнала в аналоговый с выходом тока.

Преимущества

• Высокая точность: Благодаря 14-битной разрядности обеспечивает точное преобразование.
• Быстрое время установления: 1.5 мкс, что подходит для высокоскоростных приложений.
• Простота интеграции: Параллельный интерфейс упрощает подключение к микропроцессорам и другим цифровым устройствам.
• Надежность: Продукт отличается высокой надежностью и устойчивостью к воздействиям окружающей среды в диапазоне температур от 0°C до +70°C.

Недостатки

• Внешний источник опорного напряжения: Требуется внешний источник опорного напряжения, что может потребовать дополнительной схемотехники.
• Небуферизованный выход: Выходной ток не буферизован, что может ограничить его использование в некоторых приложениях.

Типовое использование

• Системы управления: Например, управление мощностью и аналоговыми активными компонентами.
• Измерительные приборы: В точных лабораторных инструментах и системах сбора данных.
• Аудио оборудование: В системах высококачественного аудио.
• Медицинские устройства: В различных диагностических и терапевтических устройствах.

Рекомендации по применению

• Убедитесь в наличии стабильного и точного внешнего источника опорного напряжения.
• При необходимости используйте буферные цепи для усиления выходного сигнала.
• Хорошее экранирование и правильная разводка печатной платы помогут снизить уровень шумов и помех.

Основные технические характеристики

• Разрядность: 14 бит
• Количество DAC: 1
• Время установления: 1.5 мкс
• Тип выхода: Ток — небуферизованный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): -0.2V ~ -0.5V, 11.4V ~ 15.75V
• Напряжение питания (цифровое): -0.2V ~ -0.5V, 11.4V ~ 15.75V
• INL/DNL (LSB): ±1 (Максимально), ±1 (Максимально)
• Архитектура: R-2R, сегментированный DAC
• Температурный диапазон: 0°C ~ 70°C

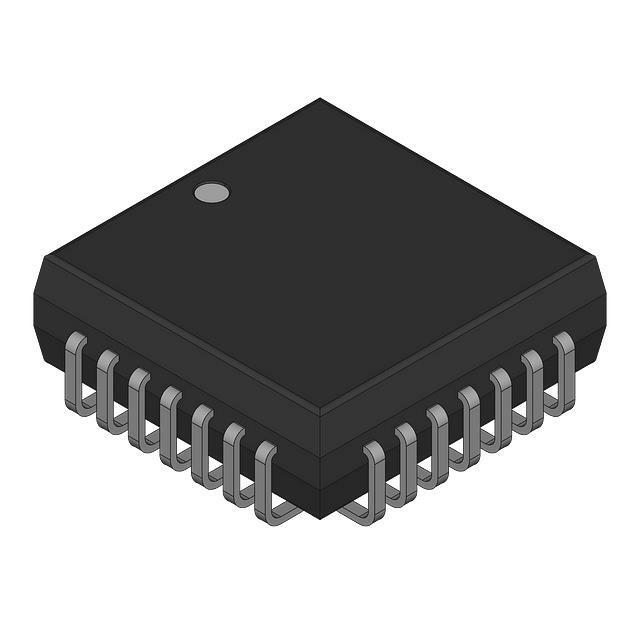

• Корпус: 28-LCC (J-Lead)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD7834: 14-битный DAC от Analog Devices с похожими характеристиками.
• DAC8841: Альтернативный 14-битный DAC от Texas Instruments.

Этот компонент идеально подходит для приложений, требующих высокой точности и быстрого времени установления.
