MX7534JN+

Введение

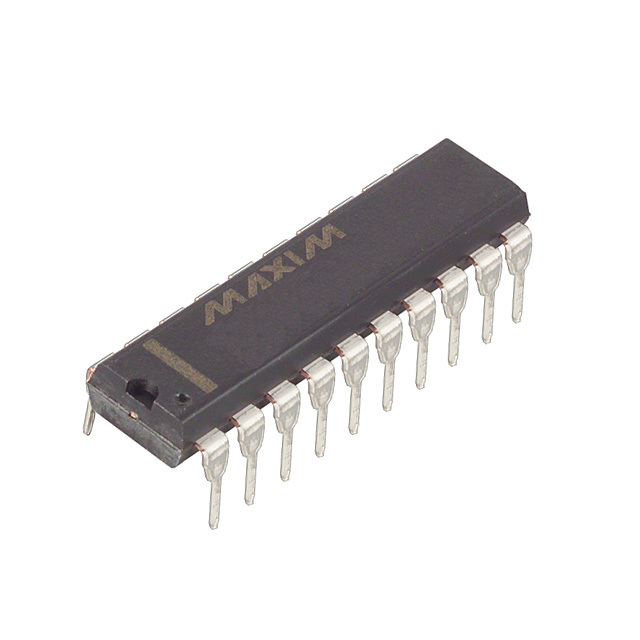

MX7534JN+ - это 14-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices / Maxim Integrated, представленный в корпусе PDIP с 20 выводами. Он предназначен для высокоточной генерации аналоговых сигналов из цифровых данных для различных приложений в системах управления, аудио обработке и измерительных устройствах.

Преимущества

• Высокая точность: 14-битная разрешающая способность позволяет получить выходной сигнал с минимальными искажениями.
• Быстрое время установления: 1,5 мкс до точности 0,01% делает этот ЦАП подходящим для приложений с быстрыми динамическими изменениями.
• Удобный интерфейс: Параллельный интерфейс обеспечивает высокую скорость передачи данных.
• Широкий диапазон напряжения питания: Поддерживает напряжение питания от 11.4V до 15.75V как для аналоговой, так и для цифровой частей, что упрощает интеграцию с различными источниками питания.

Недостатки

• Токовый выход: Требует внешней операционной схемы для преобразования в напряжение.
• Требует внешнего опорного напряжения: В отличие от некоторых ЦАПов с интегрированным опорным напряжением, MX7534JN+ требует внешнего источника опоры, что может усложнить дизайн схемы.

Типовое использование

• Системы управления и автоматизации: Преобразование цифровых данных в аналоговые для управления актюаторами, сервоприводами и другими устройствами.
• Аудио обработка: Высокая точность и быстродействие делают возможным использование в аудио кодеках и звуковых генераторах.
• Измерительные приборы: Преобразование точных цифровых данных в аналоговые выходные сигналы для калибровочных и измерительных систем.

Рекомендации по применению

• Используйте стабилизированный источник питания: Для минимизации шумов и искажений сигнала.
• Разместите ЦАП и его сопровоаждающую схему как можно ближе к источникам и приемникам сигналов: Это снизит вероятность возникновения дополнительных шумов и потерь сигнала.
• Используйте хороший дизайн PCB: Для минимизации перекрестных помех и влияния шумов.

Основные технические характеристики

• Разрешение: 14 бит
• Кол-во D/A преобразователей: 1
• Время установления: 1,5 мкс (до 0,01%)
• Тип выхода: Токовый (не буферизованный)
• Интерфейс данных: Параллельный
• Тип опоры: Внешний
• Напряжение питания, аналоговое: от 11.4V до 15.75V
• Напряжение питания, цифровое: от 11.4V до 15.75V
• INL/DNL (LSB): ±2 (Макс), ±1 (Макс)
• Архитектура: R-2R
• Рабочая температура: от 0°C до 70°C
• Корпус / Размеры: 20-PDIP (0.300", 7.62 мм)
• Тип монтажа: Сквозной

Возможные аналоги

• AD7533 от Analog Devices: 12-битный ЦАП с параллельным интерфейсом.
• DAC0800 от Texas Instruments: 8-битный ЦАП с низким временем установления.
• LTC8043 от Linear Technology: 14-битный ЦАП со схожими характеристиками, но с низким потреблением энергии.

Использование MX7534JN+ в вашем проекте предоставляет высокую точность и быстродействие, делая его оптимальным выбором для широкого спектра приложений, требующих преобразования цифровых сигналов в аналоговые с высокой точностью.
