MX7528JP+

MX7528JP+

Производитель: Analog Devices / Maxim Integrated

Общее описание

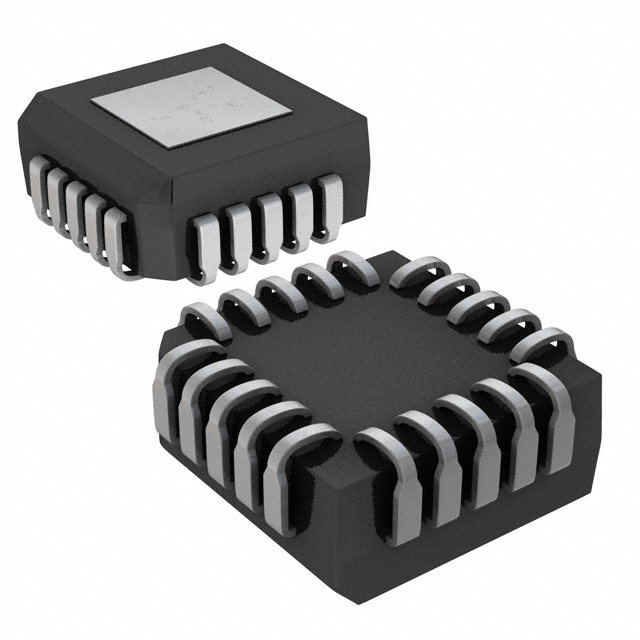

MX7528JP+ – это 8-разрядный цифро-аналоговый преобразователь (ЦАП), предназначенный для высокоточного преобразования цифровых сигналов в аналоговые. Корпус данного компонента выполнен в стандартном корпусе 20-PLCC (9x9 мм), подходящем для поверхностного монтажа. Устройство предлагает два независимых канала ЦАП с параллельным интерфейсом передачи данных.

Преимущества

• Высокая точность: Поддержка 8 разрядов для точных измерений и контроля.
• Два канала: Возможность управлять сразу двумя различными процессами или устройствами.
• Широкий диапазон питания: Поддержка аналогового и цифрового напряжения питания от 5 В до 15 В, что обеспечивает гибкость в различных приложениях.
• Быстрое время установления: 400 нс, что позволяет использовать устройство в высокочастотных приложениях.

Недостатки

• Отсутствие буферизированного выхода: Выходной ток не буферизован, что может потребовать дополнительных компонентов для обеспечения стабильного выходного сигнала.
• Ограниченный температурный диапазон: Рабочая температура ограничена диапазоном от 0°C до 70°C, что может не подходить для всех промышленных приложений.

Типовое использование

• Прецизионные управляющие системы
• Цифровое аудио и видео оборудование
• Промышленные контроллеры
• Медицинские приборы
• Тестовое и измерительное оборудование

Рекомендации по применению

1. Использование внешнего опорного напряжения: Для оптимальной работы рекомендуется использовать стабилизированный внешний источник опорного напряжения.
2. Стабилизировать питание: Обеспечение стабильного питания устройству важно для исключения помех и обеспечения стабильной работы.
3. Применение фильтров: Использование фильтрующих элементов на выходных цепях поможет сгладить шумы и другие артефакты.

Основные технические характеристики

• Разрядность: 8 бит
• Количество ЦАПов: 2
• Время установления сигнала: 400 нс
• Выходной тип: Ток – не буферизованный
• Тип интерфейса данных: Параллельный
• Опорное напряжение: Внешнее
• Напряжение питания, аналоговое: 5 В ~ 15 В
• Напряжение питания, цифровое: 5 В ~ 15 В
• Архитектура: R-2R
• Диапазон рабочих температур: от 0°C до 70°C
• Корпус: 20-PLCC (9x9 мм)

Возможные аналоги

• AD7528 от Analog Devices
• DAC08 от Analog Devices
• MC1408 от ON Semiconductor

Этот компонент отлично подойдет для применения в устройствах, требующих точного управления аналоговыми сигналами, таких как системы управления движением, аудиооборудование и медицинские приборы.
