MX7228KP

MX7228KP от Analog Devices / Maxim Integrated

Общее описание

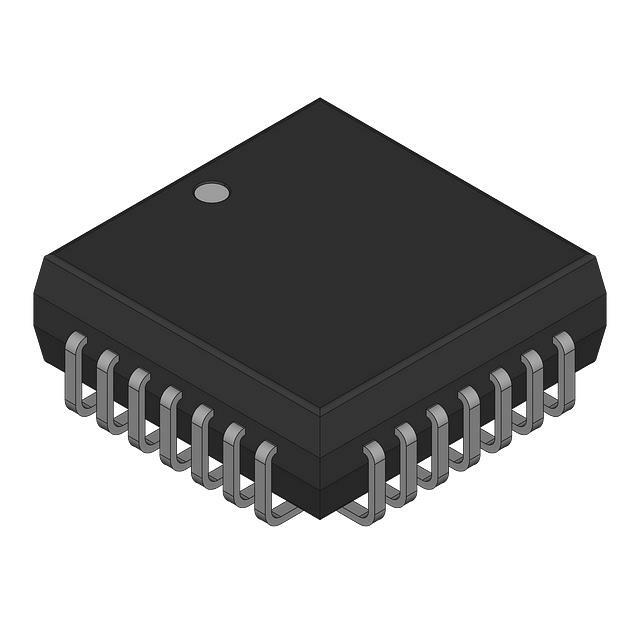

MX7228KP — это 8-разрядный цифро-аналоговый преобразователь (ЦАП) с восемью независимыми выходами напряжения. Разработанный компанией Analog Devices / Maxim Integrated, этот компонент предлагает комплексное решение для приложений, требующих точного и стабильного преобразования цифровых сигналов в аналоговые. Он монтируется на поверхность с использованием корпуса PLCC (Plastic Leaded Chip Carrier) с 28 выводами.

Преимущества

• Многоканальность: Одновременное управление восьмью выходами позволяет экономить места на плате и упрощает схемотехнику.
• Высокая точность: Максимальная интегральная и дифференциальная нелинейность (INL/DNL) всего ±1 и ±2 LSB соответственно.
• Широкий диапазон питания: Поддержка различных напряжений питания (от -4.5V до -5.5V и от 10.8V до 16.5V) позволяет использовать компонент в разнообразных схемотехнических решениях.
• Буферизованный выход: Обеспечивает стабильность и точность выходного сигнала.

Недостатки

• Температурный диапазон: Рабочая температура ограничена диапазоном от 0°C до 70°C, что может быть недостаточно для промышленных применений.
• Требование внешнего опорного напряжения: Необходимо организовать внешний источник опорного напряжения, что может усложнить дизайн схемы.

Типовое использование

• Аналоговые звукосистемы: Используется для создания аналоговых сигналов на основе цифровых данных.
• Автоматизация и управление процессами: Применяется для управления аналоговыми исполнительными механизмами.
• Калибровочные системы: Используется в качестве эталонного источника напряжения для калибровки оборудования.

Рекомендации по применению

1. Организуйте высокоточное внешнее опорное напряжение для достижения заявленных характеристик точности.
2. Обеспечьте эффективную фильтрацию и защиту от помех от питания для достижения стабильной работы устройства.
3. Используйте надежные методы пайки для монтажа компонента на плату, чтобы избежать повреждения выводов или корпуса.

Основные технические характеристики

• Разрядность: 8 бит
• Количество ЦАП: 8
• Время установления: 5мкс
• Тип выхода: Буферизованный выходной сигнал напряжения
• Диапазон напряжения питания (аналоговый и цифровой): -4.5V ~ -5.5V, 10.8V ~ 16.5V
• Тип интерфейса данных: Параллельный
• Корпус: 28-выводный PLCC
• Температурный диапазон: 0°C ~ 70°C

Возможные аналоги

• AD558 от Analog Devices: 8-разрядный ЦАП с аналогичными характеристиками, но может отличаться форм-фактором и временем установления.
• DAC0808 от Texas Instruments: Менее точный аналог 8-разрядного ЦАП.

Этот компонент подойдет для разнообразных приложений в аудиотехнике, системах управления и автоматизации, а также в калибровочных установках. С учётом своих параметров, MX7228KP является надежным и точным решением для задач, требующих преобразования цифровых сигналов в аналоговые.
