MX7224KN+

Описание для MX7224KN+ от Analog Devices / Maxim Integrated

Общее описание

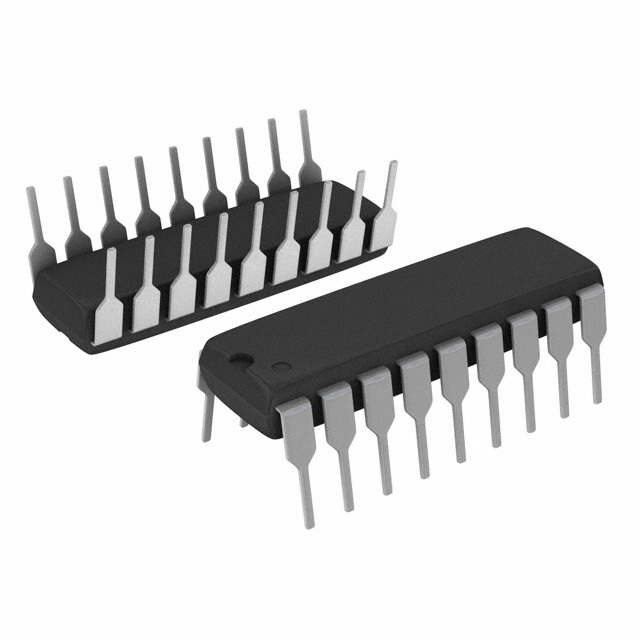

MX7224KN+ — это 8-битный цифро-аналоговый преобразователь (ЦАП), производимый компаниями Analog Devices и Maxim Integrated, предназначенный для преобразования цифровых данных в аналоговые сигналы. Он размещен в корпусе с 18 выводами (PDIP) и поддерживает параллельный интерфейс данных. ЦАП использует архитектуру R-2R, обеспечивая точное преобразование при минимальном времени установки.

Преимущества

• Высокая точность: Параметры линейности (INL/DNL) не превышают ±1 LSB.
• Быстрое время установки: Время установки составляет всего 8 мкс, что делает MX7224KN+ идеальным для высокоскоростных приложений.
• Удобный параллельный интерфейс: Обеспечивает быструю и простую передачу данных.
• Компактный корпус: Корпус PDIP-18 облегчает монтаж на печатной плате, а также обеспечивает хорошую механическую устойчивость.

Недостатки

• Ограниченный температурный диапазон: Рабочая температура ограничена диапазоном от 0°C до 70°C, что может быть недостатком для использования в суровых условиях.
• Не цифро-аналоговый интерфейс понемногу: Необходимо учитывать, что для подключения требуется внешний источник опорного напряжения.

Типовое использование

• Аналоговые системные схемы
• Аудиосистемы
• Тестовое и измерительное оборудование
• Преобразование данных в системах управления
• Программируемые источники питания и генераторы сигналов

Рекомендации по применению

1. Питание и заземление: Обеспечьте стабильное и чистое питание в диапазонах 11.4V ~ 16.5V для аналоговой части и 14.25V ~ 15.75V для цифровой части.
2. Опорное напряжение: Используйте внешний источник опорного напряжения для получения максимально точных выходных данных.
3. Разводка на плате: Минимизируйте шума и помехи, используя соответствующие практики разводки, такие как экранирование и разделение аналоговых и цифровых цепей.

Основные технические характеристики

• Разрядность: 8 бит
• Количество ЦАП: 1
• Время установки: 8 мкс
• Тип выхода: Напряжение - буферное
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 11.4V ~ 16.5V, -5V
• Напряжение питания, цифровое: 14.25V ~ 15.75V
• INL/DNL (LSB): ±1 (Макс)
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C
• Корпус / Выводы: 18-DIP (0.300", 7.62mm)
• Монтажный тип: Сквозное отверстие (Through Hole)

Возможные аналоги

• MCP4901-E/P: 8-битный ЦАП от Microchip Technology, но с использованием SPI интерфейса.
• DAC0808LCN: 8-битный ЦАП от Texas Instruments, также с параллельным интерфейсом.

Эти аналоги могут иметь различия в интерфейсах и характеристиках, поэтому следует тщательно выбирать компонент в зависимости от конкретных требований проекта.
