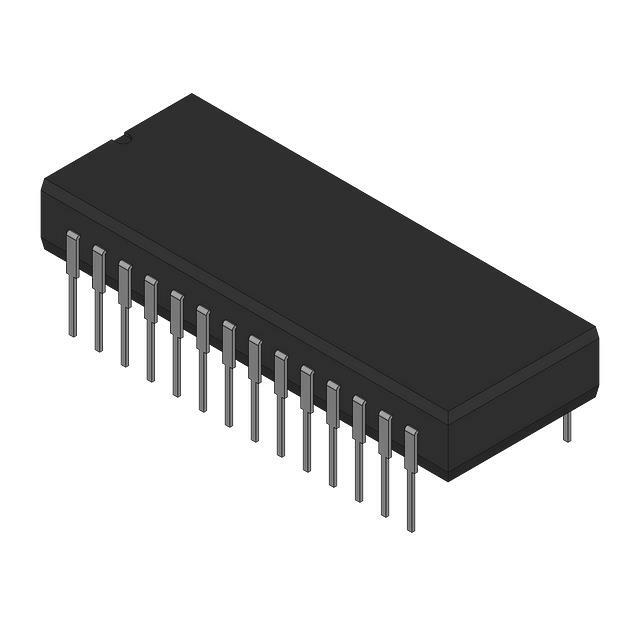

MUX16AT/883C от Analog Devices

Общее описание

MUX16AT/883C — это высокопроизводительный молекулярный 16:1 аналоговый мультиплексор от компании Analog Devices, предназначенный для переключения одного из 16 входных сигналов на общий выход. Этот компонент выполнен в компактном корпусе 28-CDIP и отвечает требованиям стандарта MIL-STD-883C, что делает его идеальным выбором для использования в жестких условиях эксплуатации, таких как аэрокосмическая и военная техника.

Преимущества

• Высокое качество и надежность: Соответствие стандарту MIL-STD-883C гарантирует надежную работу в условиях экстремальных температур, давления и вибраций.
• Универсальность: Поддерживает как однополярное (10V ~ 15V), так и двуполярное (±10V ~ 15V) питание.
• Низкий уровень утечек и перекрестных помех: Значение утечки менее 1нА и кроссток -70дБ при 100кГц минимизируют нежелательные помехи и улучшают точность измерений.
• Быстрое время переключения: Время включения и выключения не более 2µс и 500нс соответственно.

Недостатки

• Высокое сопротивление в открытом состоянии: Максимальное сопротивление в открытом состоянии 500Ω может быть слишком высоким для некоторых приложений с низким уровнем сигнала.
• Требуется высокое напряжение питания: Минимальное напряжение питания 10В может ограничить использование в некоторых портативных устройствах с низким энергопотреблением.

Типовое использование

• Системы управления и переключения данных
• Мультиплексирование сигналов в измерительных системах
• Аналоговые системы сбора данных
• Военные и аэрокосмические приложения

Рекомендации по применению

• Фильтрация питания: Для стабильной работы рекомендуется использовать конденсаторы фильтрации на вводах питания.
• Управляющие сигналы: Сигналы управления должны быть согласованы с уровнем питания для надежной работы.
• Заземление: Следует организовать надежное заземление для минимизации помех и улучшения точности сигнала.

Основные технические характеристики

• Конфигурация: 16:1 мультиплексор
• Количество каналов: 1
• Сопротивление в открытом состоянии: Максимум 500Ω
• Совпадение каналов (ΔRon): 26.6Ω
• Напряжение питания, однополярное (V+): 10В ~ 15В
• Напряжение питания, двуполярное (V±): ±10В ~ 15В
• Время включения/выключения (макс): 2µс/500нс
• Утечка (IS(off)) (макс): 1нА
• Кроссток: -70дБ @ 100кГц
• Рабочая температура: -55°C ~ 125°C
• Тип монтажа: Сквозной монтаж (через отверстия)
• Корпус: 28-CDIP (0.600", 15.24mm)

Возможные аналоги

• CD74HC4067: Аналогичный мультиплексор от Texas Instruments с 16:1 конфигурацией.
• ADG726: 16-канальный мультиплексор от Analog Devices с низким сопротивлением в открытом состоянии.
• MAX308: 8-канальный мультиплексор от Maxim Integrated с улучшенными характеристиками утечек и кросстока.

MUX16AT/883C — это надежный выбор для задач, требующих высокой производительности и надежности в экстремальных условиях.
