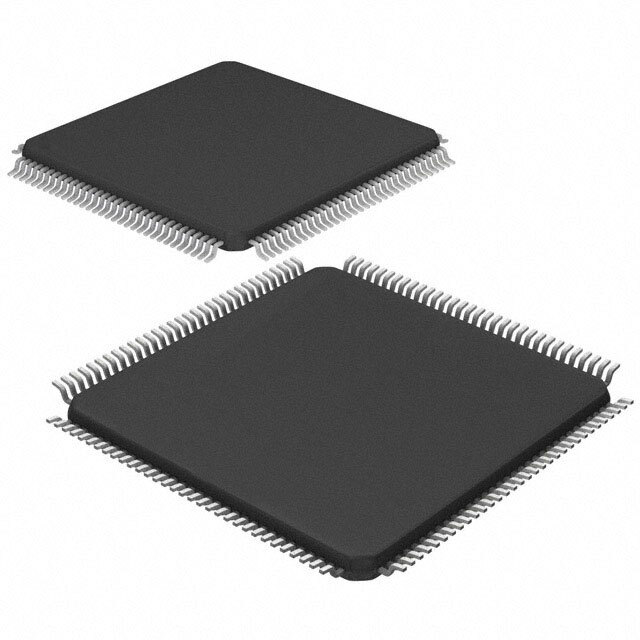

MSP432E401YTPDTR

MSP432E401YTPDTR от Texas Instruments

Общее описание

MSP432E401Y - это высокопроизводительный микроконтроллер от Texas Instruments, основанный на ядре ARM® Cortex®-M4F. Он предназначен для встраиваемых приложений, требующих высокой вычислительной мощности и больших объемов памяти. Этот микроконтроллер идеально подходит для использования в промышленной автоматизации, системах управления и сетевых приложениях.

Преимущества

• Высокая производительность: Ядро ARM® Cortex®-M4F с тактовой частотой до 120 МГц обеспечивает высокую вычислительную мощность.
• Широкие возможности подключения: Поддержка множества интерфейсов, таких как CANbus, Ethernet, I2C, UART и USB OTG, позволяет легко интегрироваться в разнообразные системы.
• Большой объем памяти: 1 МБ флэш-памяти и 256 КБ оперативной памяти подходят для хранения и обработки больших объемов данных.
• Надежность и стабильность: Встроенные периферийные устройства, такие как детектор падения напряжения, PWM, QEI и сторожевой таймер, повышают надежность компонентов.

Недостатки

• Повышенное потребление энергии: Из-за высокой производительности и множества подключений может потребоваться продуманное управление энергопотреблением.
• Сложность освоения: Богатый функционал требует времени на изучение и интеграцию.

Типовое использование

• Промышленная автоматизация: Управление технологическими процессами, мониторинг и диагностика оборудования.
• Сетевые устройства: Маршрутизаторы, сетевые карты, шлюзы.
• Системы безопасности: Контроль доступа, видеонаблюдение.
• Интернет вещей (IoT): Умные датчики, контроллеры.

Рекомендации по применению

• Проектируйте схемы с учетом всех возможных подключений: Используйте интерфейсы CAN, Ethernet, I2C и другие для интеграции с различными устройствами.
• Оптимизируйте энергопотребление: Используйте режимы пониженного энергопотребления, такие как спящий режим.
• Обеспечьте надежность питания: Включите детекторы падения напряжения и сторожевые таймеры для повышения надежности системы.

Основные технические характеристики

• Ядро процессора: ARM® Cortex®-M4F
• Размер ядра: 32-битное, одноядерное
• Тактовая частота: до 120 МГц
• Память программы: 1 МБ (флэш-память)
• EEPROM: 6 КБ
• Оперативная память (RAM): 256 КБ
• Напряжение питания: 1.14В - 3.63В
• Цифро-аналоговые преобразователи: 20 каналов, 12-битные
• Тип корпуса: 128-TQFP (14x14)
• Температурный диапазон: от -40°C до +105°C

Возможные аналоги

• STM32F405RG от STMicroelectronics: Микроконтроллер с аналогичными возможностями, но с меньшим объемом встроенной памяти.
• ATSAME70Q21A от Microchip Technology: Микроконтроллер с более высокой тактовой частотой, но другой периферией.
• TM4C1294KCPDT от Texas Instruments: Близкий аналог, но с некоторыми различиями в периферийных модулях.

Использование микроконтроллера MSP432E401YTPDTR предоставляет широкие возможности для создания эффективных и надежных встраиваемых систем для различных отраслей и применений.
