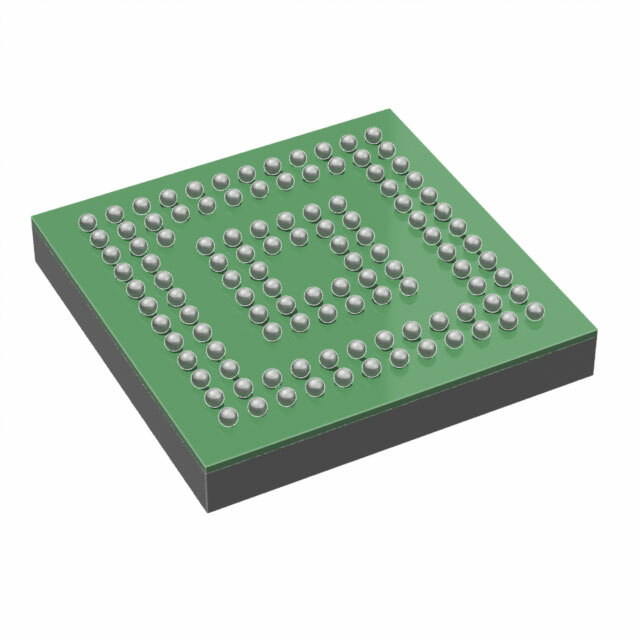

MSP430F5659IZCAT

MSP430F5659IZCAT от Texas Instruments

Общее описание

MSP430F5659IZCAT - это микроконтроллер от Texas Instruments с архитектурой 16-битного процессора MSP430 CPUXV2. Он предназначен для энергоэффективных приложений и имеет высокую производительность при низком потреблении энергии. Этот микроконтроллер оснащен 512 КБ флэш-памяти и 66 КБ SRAM, что делает его отличным выбором для приложений с высокими требованиями к объему памяти и производительности.

Преимущества

• Высокая энергоэффективность: Поддержка различных режимов энергосбережения, что позволяет снизить энергопотребление устройства.
• Широкий диапазон интерфейсов: Встроенные интерфейсы I2C, IrDA, SCI, SPI, UART/USART и USB позволяют легко интегрировать устройство в различные системы.
• Мощные периферийные устройства: Есть встроенные ПЗУ на случай brown-out, watchdog таймер, контроллер прямого доступа к памяти (DMA), таймер PWM и многое другое.

Недостатки

• Ограниченная операционная температура: Максимальная рабочая температура составляет 85°C, что может быть недостаточно для некоторых промышленных приложений.
• Отсутствие EEPROM памяти: Для хранения данных, критичных к стиранию, может потребоваться внешнее EEPROM устройство.

Типовое использование

• Энергоэффективные приложения: Устройства с батарейным питанием, носимые устройства и датчики внешней среды.
• Автоматизация зданий и промышленная автоматизация: Устройства управления, мониторинга и сбора данных.
• Медицинские устройства: Особое внимание к энергоэффективности и надежности.

Рекомендации по применению

• При разработке рекомендуется учитывать спецификации по напряжению питания (1.8V - 3.6V) для обеспечения стабильной работы.
• Необходимо уделять внимание системе теплоотвода, так как микроконтроллер может достигать температуры до 85°C.
• В случае необходимости, дополнительную память EEPROM можно интегрировать для хранения необнуляемых данных.

Основные технические характеристики:

• Процессор: MSP430 CPUXV2
• Разрядность: 16-бит
• Тактовая частота: 20 МГц
• Память программы: 512 КБ флэш
• ОЗУ: 66 КБ SRAM
• Интерфейсы: I2C, IrDA, SCI, SPI, UART/USART, USB
• Преобразователи данных: АЦП 16x12 бит, ЦАП 2x12 бит
• Диапазон напряжения питания: 1.8V - 3.6V
• Температура окружающей среды: -40°C ~ 85°C
• Корпус: 113-NFBGA (7x7 мм)

Возможные аналоги

• MSP430F5438AIZQWT: Схожий микроконтроллер с 256KB флэш-памяти.
• STM32L476ZG от STMicroelectronics: Альтернатива с более высокой тактовой частотой и поддержкой ARM Cortex-M4.
• PIC24FJ256GB210 от Microchip Technology: 16-битный микроконтроллер с аналогичными характеристиками.

Используя эти данные, вы сможете подобрать подходящий микроконтроллер для вашего приложения и оптимизировать его производительность и энергопотребление.
