MSP430F5528IZXH

Микроконтроллер MSP430F5528IZXH от компании Texas Instruments

---

Общие сведения

MSP430F5528IZXH - это высокопроизводительный 16-битный микроконтроллер семейства MSP430F5xx от компании Texas Instruments. Этот микроконтроллер предназначен для использования в энергоэффективных встраиваемых системах и предлагает широкий спектр возможностей для различных приложений.

---

Преимущества

• Высокая энергоэффективность: микроконтроллеры серии MSP430 известны своей низкой потребляемой мощностью, что делает их идеальными для использования в портативных и автономных устройствах.
• Широкий набор периферийных устройств: поддержка различных интерфейсов связи, таких как I2C, SPI, UART/USART, USB, позволяет интегрировать микроконтроллер в разнообразные системы.
• Интегрированная память: 128KB флэш-памяти и 10KB оперативной памяти обеспечивают достаточное пространство для сложных приложений.
• Гибкость конфигурации: множество возможностей настройки периферийных устройств и питания позволяют оптимизировать работу микроконтроллера для конкретной задачи.

---

Недостатки

• Ограниченная тактовая частота: с тактовой частотой до 25 МГц, микроконтроллер подходит не для всех высокопроизводительных задач.
• Требования к питанию: работа при напряжении от 1.8В до 3.6В может потребовать дополнительных шагов для интеграции в системы с различным выходным напряжением.

---

Типовые применения

• Беспроводные системы с низким энергопотреблением
• Медицинские устройства
• Портативные измерительные приборы
• Автоматизация и контрольно-измерительное оборудование

---

Рекомендации по применению

1. Правильная конфигурация питания: убедитесь, что использование микроконтроллера соответствует требованиям по напряжению питания (1.8В ~ 3.6В).
2. Оптимизация кода: учитывая ограниченные ресурсы (тактовая частота и объем памяти), следует уделить внимание оптимизации кода и эффективному использованию ресурсов.
3. Использование периферийных устройств: максимально используйте встроенные периферийные устройства для минимизации внешних компонентов и упрощения дизайна схемы.

---

Основные технические характеристики

• Процессорное ядро: MSP430 CPUXV2, 16-битное
• Тактовая частота: до 25 МГц
• Память: 128KB флэш-памяти, 10KB оперативной памяти
• Интерфейсы связи: I2C, SPI, UART/USART, USB
• Периферийные устройства: АЦП 12-битный, 12 каналов; таймеры; детектор обрывов и сбросов (BOR); сторожевой таймер (WDT)
• Рабочее напряжение: 1.8В ~ 3.6В
• Рабочие температуры: от -40°C до +85°C

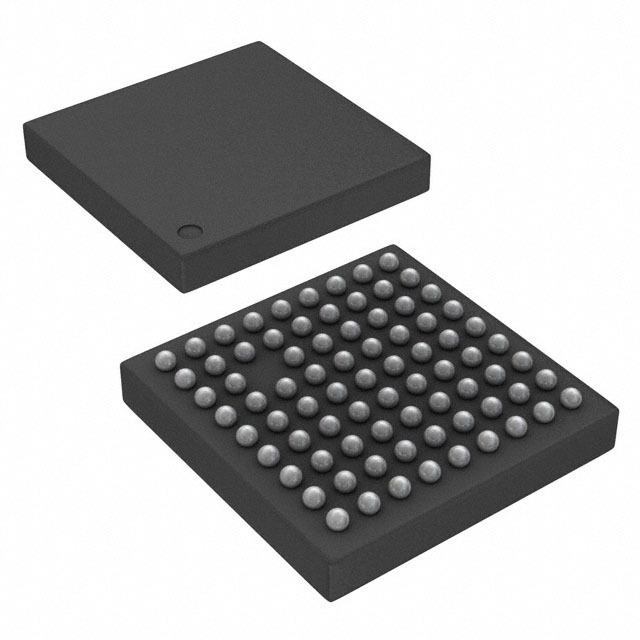

• Корпус: 80-NFBGA (5x5)

---

Возможные аналоги

• MSP430F5529: аналогичный микроконтроллер с увеличенной флэш-памятью (до 128KB) и дополнительными периферийными устройствами.
• MSP430F5510: микроконтроллер с расширенной памятью и возможностями связи.

---

Использование MSP430F5528IZXH от Texas Instruments позволяет создавать высокоэффективные, функциональные встраиваемые системы с минимальными затратами энергии и ресурсов.
