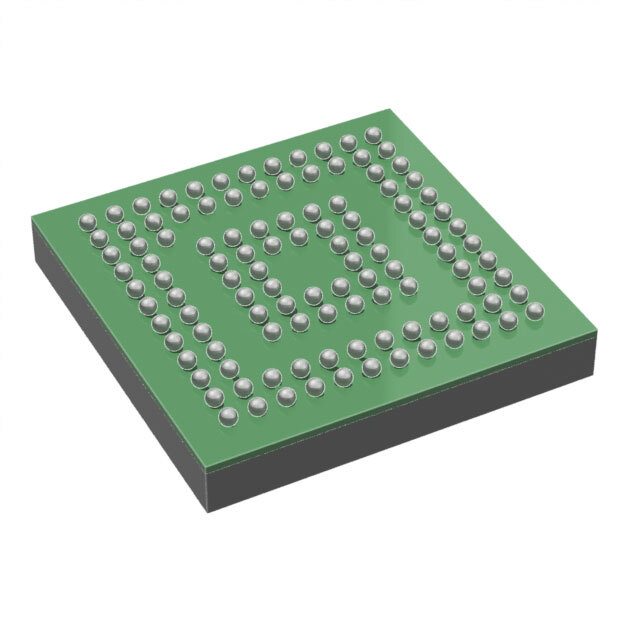

MSP430F2619TZCA

MSP430F2619TZCA от Texas Instruments

Общее описание

MSP430F2619TZCA – это высокопроизводительный микроконтроллер от компании Texas Instruments, базирующийся на 16-битном ядре MSP430. Этот контроллер предлагает широкие возможности для разработки и внедрения энергосберегающих приложений в различных отраслях, от потребительской электроники до промышленной автоматизации.

Преимущества

• Энергоэффективность: Низкое энергопотребление позволяет значительно продлить срок службы батареи в портативных и автономных устройствах.
• Высокая производительность: С тактовой частотой до 16 МГц обеспечивается быстрое выполнение задач.
• Многообразие встроенных модулей: Включает в себя периферийные модули для работы с множеством видов интерфейсов и конвертеров данных.

Недостатки

• Ограниченный объём ОЗУ: Всего 4КБ операционной памяти может быть недостаточным для более сложных задач.
• Сложность программирования: Требует знаний и умений в работе с микроконтроллерами MSP430 и их архитектурой.

Типовое использование

• Устройства измерения и контроля
• Автоматизация и управление в промышленности
• Медицинское оборудование
• Портативная электроника
• Домашняя автоматизация

Рекомендации по применению

• Питание: Обеспечьте стабильное напряжение питания в диапазоне от 1.8V до 3.6V.
• Программирование: Используйте IDE от Texas Instruments, такие как Code Composer Studio™, для наиболее полного доступа к функциональности микроконтроллера.
• Теплоотвод: При проектировании печатной платы принимайте меры для отвода тепла от корпуса микроконтроллера (113-NFBGA).

Основные технические характеристики

• Процессорное ядро: MSP430 CPU16
• Размер ядра: 16-бит
• Частота: до 16 МГц
• Количество входов/выходов I/O: 64
• Объем флэш-памяти: 120KB (120К x 8 + 256B)
• Объем оперативной памяти RAM: 4K x 8
• Конвертеры данных: A/D 8x12-бит, D/A 2x12-бит
• Таймеры/Счетчики: Встроенный WDT (Watchdog Timer), PWM
• Интерфейсы: I2C, SPI, UART/USART, IrDA, LINbus
• Диапазон рабочих температур: -40°C ~ 105°C
• Тип корпуса: Surface Mount, 113-NFBGA (7x7)

Возможные аналоги

• MSP430F2618TZCA: Микроконтроллер с меньшим объемом памяти
• MSP430F249: Другой представитель семейства MSP430 с аналогичными характеристиками

Используйте MSP430F2619TZCA для создания надежных и энергоэффективных решений, совмещающих высокую производительность и малое потребление энергии.
