MSP430F2618TZCA

MSP430F2618TZCA от Texas Instruments

Общее описание

Микроконтроллер MSP430F2618TZCA от Texas Instruments является частью семейства MSP430, известного своей энергоэффективностью и высокой производительностью. Этот микроконтроллер с 16-битным ядром MSP430 CPU16 имеет тактовую частоту до 16 МГц, что обеспечивает высокую скорость обработки данных в компактном и энергоэффективном исполнении. Корпус микроконтроллера выполнен в виде 113-NFBGA (7x7).

Преимущества

• Низкое энергопотребление: Идеально подходит для автономных и портативных приложений.
• Широкий диапазон напряжений питания: От 1.8 В до 3.6 В, что позволяет использовать его в различных энергосистемах.
• Большой объем флэш-памяти и ОЗУ: 116КБ флэш-памяти и 8КБ ОЗУ обеспечивают хранение и обработку больших объемов данных.
• Разнообразие периферийных интерфейсов: Поддержка I2C, IrDA, LINbus, SCI, SPI, UART/USART.

Недостатки

• Ограниченный температурный диапазон: Рабочий температурный диапазон от -40°C до 105°C может быть недостаточным для некоторых экстремальных условий эксплуатации.
• Специфические требования к программированию: Требуется опыт работы с архитектурой MSP430 и инструментами разработки от Texas Instruments.

Типовое использование

• Автономные и портативные устройства
• Измерительные системы и датчики
• Энергоэффективные системы управления
• Беспроводные системы

Рекомендации по применению

• При проектировании устройств на базе MSP430F2618TZCA обеспечьте правильное управление энергопотреблением для достижения максимальной энергоэффективности.
• Используйте инструменты разработки Texas Instruments, такие как Код компилятор и отладчик, для программирования и отладки микроконтроллера.
• Учтите требования к сигналам периферийных линий и правильно разводите соответствующие цепи на печатной плате.

Основные технические характеристики

• Ядро процессора: MSP430 CPU16
• Размер ядра: 16-бит
• Тактовая частота: 16 МГц
• Объем флэш-памяти: 116КБ (116K x 8 + 256B)
• Объем ОЗУ: 8К x 8
• Напряжение питания: 1.8В – 3.6В
• Количество I/O линий: 64
• Периферийные интерфейсы: I2C, IrDA, LINbus, SCI, SPI, UART/USART
• Периферийные функции: Brown-out Detect/Reset, DMA, POR, PWM, WDT
• Конвертеры данных: АЦП 8x12 бит; ЦАП 2x12 бит
• Тип генератора: Встроенный
• Температурный диапазон: -40°C до 105°C

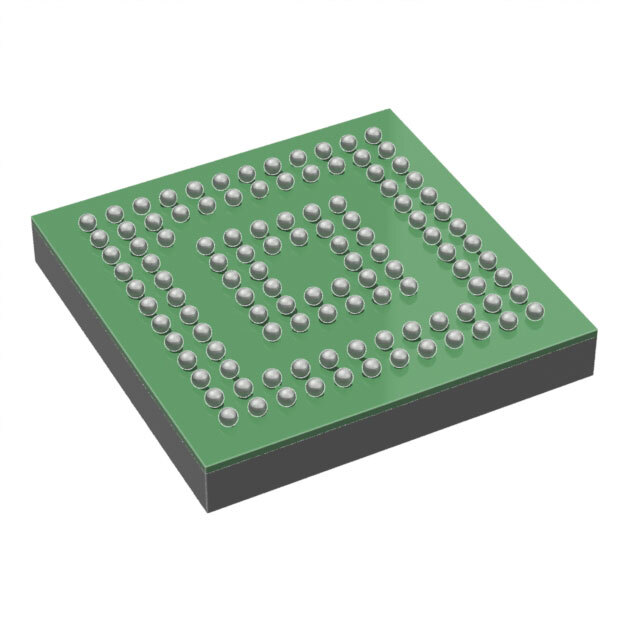

• Тип корпуса: 113-NFBGA (7x7)

Возможные аналоги

• MSP430F2617: Схожие характеристики, но меньший объем флэш-памяти.
• MSP430F2418: Аналогичная серия, но с немного меньшими мощностями, подходящая для менее требовательных приложений.

MSP430F2618TZCA предлагает баланс между производительностью и энергоэффективностью, что делает его отличным выбором для широкого спектра приложений, требующих высокой точности и надежности.
