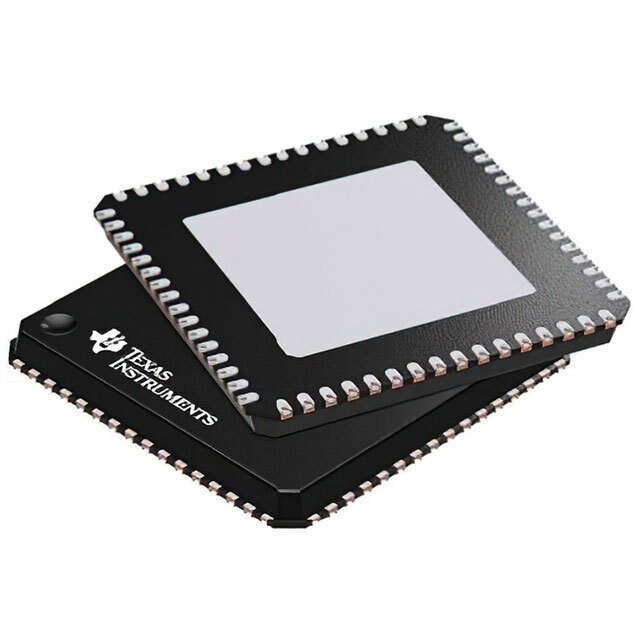

MSP430F168IRTDT

Общее Описание

MSP430F168IRTDT — это 16-битный микроконтроллер от Texas Instruments, основанный на ядре MSP430 CPU16. Он предлагает высокую производительность при минимальном энергопотреблении, что делает его отличным выбором для энергоэффективных приложений.

Преимущества

• Низкое энергопотребление: Подходит для устройств с батарейным питанием.
• Высокая интеграция: Включает A/D и D/A конверторы, что уменьшает потребность в дополнительных компонентах.
• Широкий диапазон напряжения питания: Работает в диапазоне от 1.8V до 3.6V.
• Гибкие интерфейсы: Поддержка I2C, SPI и UART/USART.
• Множество периферийных устройств: Включает периферийные элементы, такие как DMA, PWM и WDT.

Недостатки

• Ограниченный объём памяти: 48KB FLASH и 2KB RAM могут быть недостаточными для некоторых приложений.
• Ограниченная рабочая температура: Рабочий диапазон -40°C ~ 85°C может быть недостаточен для экстремальных условий.

Типовое Использование

• Устройства с батарейным питанием
• Портативные электронные устройства
• Системы контроля и автоматизации
• Беспроводные сенсорные сети
• Медицинские приборы

Рекомендации по Применению

• Энергосберегающие приложения: Используйте встроенные режимы пониженного энергопотребления для увеличения срока службы батареи.
• Интеграция в системы с ограниченным пространством: Небольшой корпус VQFN делает его подходящим для компактных устройств.
• Аналоговые задачи: Встроенные 12-битные A/D и D/A конверторы подходят для точных измерений и управления.

Основные Технические Характеристики

• Ядро: MSP430 CPU16
• Разрядность: 16-бит
• Тактовая Частота: 8MHz
• Объем Программной Памяти: 48KB FLASH + 256B
• Объем RAM: 2K x 8
• Напряжение Питания: 1.8V ~ 3.6V
• Конвертеры: A/D 8x12-бит, D/A 2x12-бит
• Периферия: Brown-out Detect/Reset, DMA, POR, PWM, WDT
• Интерфейсы: I2C, SPI, UART/USART
• Корпус: 64-VQFN (9x9)
• Рабочие Температуры: -40°C ~ 85°C (TA)

Возможные Аналоги

• MSP430F149: Микроконтроллер из той же серии с большим объемом памяти.
• PIC24FJ64GA002: 16-битный микроконтроллер от Microchip Technology с аналогичными функциями.

Этот микроконтроллер идеально подходит для низкопотребляющих приложений, требующих высокой интеграции и гибких периферийных устройств.
