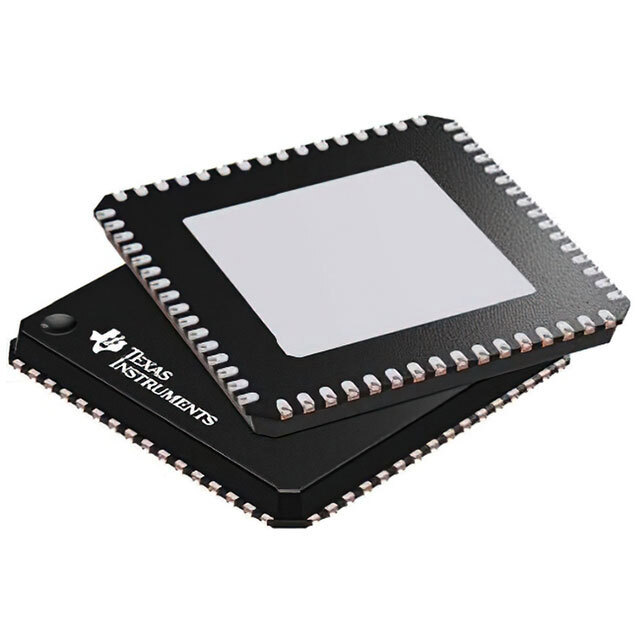

MSP430F1612IRTDT

MSP430F1612IRTDT от Texas Instruments

Общее описание

MSP430F1612IRTDT - это универсальный микроконтроллер от компании Texas Instruments, относящийся к семейству MSP430™. Он обладает 16-битовым процессором, работает на частоте до 8 МГц и несет на борту 55 КБ флэш-памяти для хранения программного кода. Благодаря низкому энергопотреблению и широкому функционалу, данный микроконтроллер идеально подходит для применения в различных встраиваемых системах и устройствах интернета вещей (IoT).

Преимущества

• Низкое энергопотребление: Серия MSP430 славится своим минимальным потреблением энергии, что делает её идеальной для автономных устройств с питанием от батарей.
• Высокая интеграция: Встроенные АЦП, ЦАП, коммуникационные интерфейсы и другие периферийные устройства.
• Широкие возможности ввода-вывода: 48 линий ввода-вывода, что позволяет подключать большое количество внешних устройств.
• Гибкость в использовании: Поддержка различных протоколов связи, таких как I2C, SPI и UART, что позволяет использовать микроконтроллер в разнообразных проектах.

Недостатки

• Ограниченная производительность: 16-битовые микроконтроллеры MSP430 уступают в производительности современным 32-битовым решениям.
• Сложность начального освоения: Для новичков может потребоваться время для изучения архитектуры и программирования семейства MSP430.

Типовое использование

• Автономные датчики и устройства интернета вещей (IoT)
• Медицинские приборы и фитнес устройства
• Портативное измерительное оборудование
• Программируемые контроллеры и автоматизированные системы

Рекомендации по применению

• Оптимизация кода: Используйте энергосберегающие режимы микроконтроллера для увеличения времени работы от батареи.
• Проектирование печатной платы: Особое внимание следует уделить раздавке сигнальных дорожек и питанию для минимизации электромагнитных помех.
• Использование периферии: Максимально используйте встроенные периферийные устройства (АЦП, ЦАП, UART и т.д.) для сокращения внешних компонентов и упрощения схемы.

Основные технические характеристики

• Процессор: MSP430 CPU16
• Размер ядра: 16-бит
• Частота: 8 МГц
• Память программ: 55 КБ флэш-памяти (55K x 8 + 256B)
• Память данных: 5КБ RAM (5K x 8)
• Входное напряжение питания: 1.8V ~ 3.6V
• Интерфейсы связи: I2C, SPI, UART/USART
• Периферия: АЦП, ЦАП, контроллеры PWM, DMA, таймеры WDT и BOD
• Корпус: 64-виводный VQFN (9x9 мм)
• Диапазон рабочих температур: -40°C...+85°C

Возможные аналоги

• MSP430F149IPMR: Более ранняя версия с меньшим объемом RAM.
• MSP430FR5969IRGZR: Микроконтроллер с ферритовой памятью и поддержкой FRAM технологии.
• PIC24FV32KA302-I/SP от Microchip: Альтернатива с похожими возможностями от другого производителя.

MSP430F1612IRTDT является отличным выбором для разработчиков, стремящихся создать энергоэффективные приложения с минимальными аппаратными затратами.
