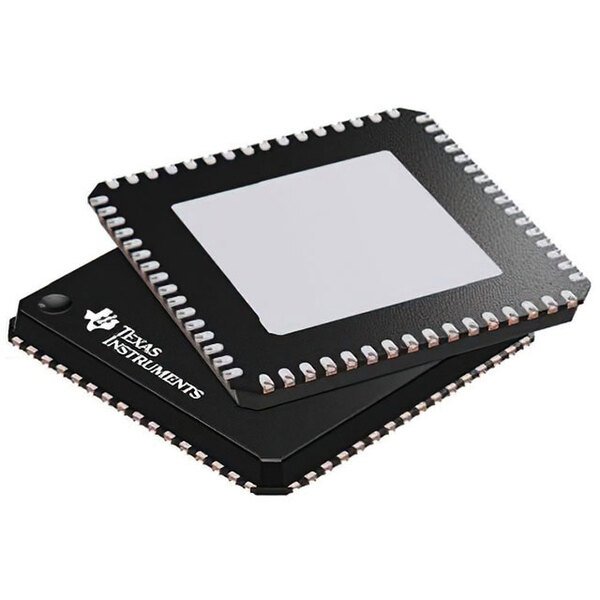

MSP430F1611IRTDT

MSP430F1611IRTDT от Texas Instruments

Общее описание

MSP430F1611IRTDT — это микроконтроллер семейства MSP430 от Texas Instruments. Он обладает 16-разрядной архитектурой, высокоэффективным ядром MSP430 со встроенным флэш-памятью объемом 48 КБ и оперативной памятью (RAM) объемом 10 КБ. Этот микроконтроллер предназначен для применения в устройствах, требующих низкое энергопотребление и высокую производительность, таких как портативные измерительные приборы, медицинское оборудование и системы управления энергопотреблением.

Преимущества

• Низкое энергопотребление: Поддержка различных режимов энергосбережения позволяет значительно увеличить срок работы устройства от батареи.
• Высокая производительность: Процессор работает на частоте до 8 МГц, что обеспечивает быструю обработку данных.
• Богатый набор периферийных модулей: Встроенные модули A/D и D/A преобразователей, настольный таймер, DMA и другие позволяют значительно упростить разработку приложений.
• Гибкость питания: Рабочее напряжение питания от 1,8 В до 3,6 В, что поддерживает гибкость при проектировании.

Недостатки

• Ограниченная флэш-память: Объем флэш-памяти 48 КБ может быть недостаточен для некоторых более сложных приложений.
• Температурный диапазон: Рабочий температурный диапазон -40°C до 85°C может быть недостаточным для некоторых индустриальных применений.

Типовое использование

• Портативные измерительные приборы
• Медицинские устройства
• Системы управления энергопотреблением
• Домашняя автоматизация и IoT
• Автомобильные системы

Рекомендации по применению

• Обеспечьте надлежащее управление питанием, используя встроенные модули энергосбережения, чтобы добиться максимальной эффективности.
• Используйте периферийные возможности чипа (A/D, D/A преобразователи, UART, SPI и т.д.) для построения комплексных приложений без необходимости внешних компонентов.
• Учитывайте температурные и энергетические характеристики при проектировании конечного устройства.

Основные технические характеристики

• Архитектура процессора: 16-разрядный MSP430
• Частота работы: до 8 МГц
• Объем флэш-памяти: 48 КБ
• Объем RAM: 10 КБ
• Напряжение питания: 1.8 В - 3.6 В
• Встроенные интерфейсы: I2C, SPI, UART/USART
• Периферийные устройства: A/D 8x12 бит, D/A 2x12 бит, таймеры, DMA, WDT и др.
• Корпус: 64-VQFN (9x9 мм)
• Рабочий температурный диапазон: -40°C ~ 85°C

Возможные аналоги

• MSP430F149IPMR - Микроконтроллер с аналогичными характеристиками, но с меньшим объемом флэш-памяти.
• MSP430F2418IPNR - Более производительный микроконтроллер из того же семейства, с большими объемами памяти.

Этот микроконтроллер предлагает отличные возможности для проектирования низкоэнергетических решений с высокой производительностью и широким набором встроенных периферийных модулей.
