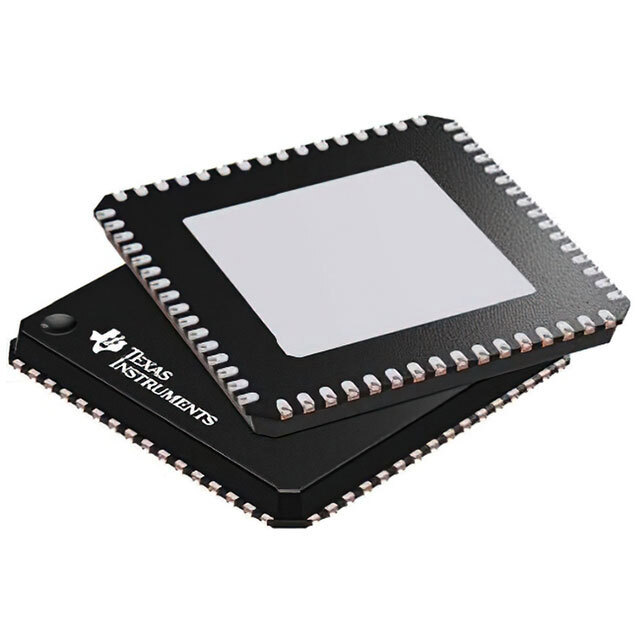

MSP430F147IRTDT

MSP430F147IRTDT — Texas Instruments

Общее описание: MSP430F147IRTDT — это мощный и энергоэффективный 16-битный микроконтроллер от производителя Texas Instruments. Он основан на ядре MSP430 CPU16 и предназначен для применения в системах с низким потреблением энергии. Основное отличие этого устройства — это комбинация производительности и энергоэффективности, что делает его идеальным выбором для различных встраиваемых систем.

Преимущества:

• Энергоэффективность: Устройство поддерживает напряжение питания от 1.8V до 3.6V, что позволяет работать при низком энергопотреблении.
• Высокая производительность: Тактовая частота до 8 MHz при 16-битной архитектуре.
• Гибкость ввода/вывода: 48 линий ввода/вывода позволяют подключать множество внешних устройств и сенсоров.
• Программируемая флэш-память: 32KB флэш-памяти позволяют хранить большие программы и данные.
• Интегрированные периферийные устройства: Поддержка интерфейсов SPI и UART/USART, аналоговых преобразователей и других периферийных устройств.

Недостатки:

• Ограниченная RAM: Всего 1KB RAM, что может быть недостаточно для некоторых сложных приложений.
• Отсутствие EEPROM: Нет встроенной EEPROM памяти для энергонезависимого хранения данных.

Типовое использование:

• Беспроводные сенсорные сети
• Устройства для мониторинга и контроля энергии
• Портативные медицинские устройства
• Умные счётчики и системы измерения
• Промышленные автоматики

Рекомендации по применению:

• Используйте встроенный 12-битный АЦП для точного измерения аналоговых сигналов.
• Для минимизации потребления энергии рекомендуется использовать режимы низкого энергопотребления.
• Оптимизируйте программный код для эффективного использования доступной RAM.

Основные технические характеристики:

• Ядро процессора: MSP430 CPU16
• Архитектура: 16-бит
• Тактовая частота: до 8 MHz
• Память программ: 32KB флэш-памяти
• Память данных: 1KB SRAM
• Напряжение питания: 1.8V ~ 3.6V
• Количество линий ввода/вывода: 48
• Поддержка интерфейсов: SPI, UART/USART
• Интегрированные периферийные устройства: Watchdog Timer (WDT), Pulse Width Modulation (PWM), Power On Reset (POR)
• Конвертеры данных: 8 канала 12-битных АЦП
• Тип корпуса: 64-VQFN (9x9 mm)
• Рабочий температурный диапазон: -40°C ~ 85°C

Возможные аналоги:

• MSP430F149IPM — аналогичный микроконтроллер с большей памятью
• MSP430F148IPM — аналог с поддержкой большего числа периферийных устройств

Используйте MSP430F147IRTDT от Texas Instruments для создания энергоэффективных и производительных встраиваемых систем!
