MSP-TS430QFN23X0

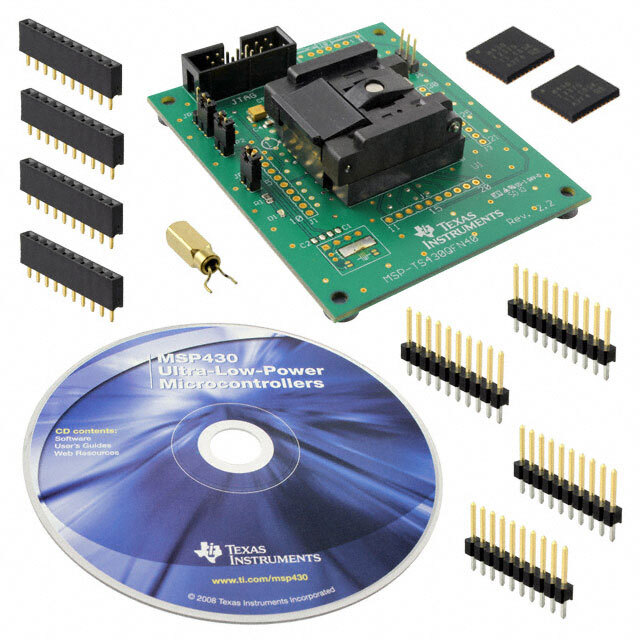

MSP-TS430QFN23X0 от Texas Instruments

Общее описание

MSP-TS430QFN23X0 от Texas Instruments — это отладочная плата, предназначенная для микроконтроллеров серии MSP430 в корпусе QFN (Quad Flat No-Lead) с 23 выводами. Плата предоставляет полный доступ к выводам микроконтроллера и оснащена разъемом для программирования и отладки, что делает ее идеальным инструментом для разработки и тестирования приложений с использованием MSP430.

Преимущества

• Удобство использования: Легко подключаемый ZIF (Zero Insertion Force) сокет для быстрого и многократного вставления/удаления микроконтроллера.
• Комплексная отладка: Поддержка полной отладки и программирования через стандартный 14-контактный разъем JTAG.
• Масштабируемость: Поддержка различных микроконтроллеров серии MSP430 в корпусе QFN23, позволяя использовать одну плату для множества проектов.

Недостатки

• Ограниченный набор поддерживаемых корпусов: Подходит только для микроконтроллеров с корпусом QFN23, что ограничивает универсальность.
• Требует дополнительного оборудования: Для полной функции отладки и программирования нужен внешний программатор/отладчик, например MSP-FET430UIF.

Типовое использование

• Разработка и отладка приложений: Используется инженерами и разработчиками для создания прототипов и тестирования приложений на базе MSP430 микроконтроллеров.
• Обучение и демонстрации: Широко применяется в учебных заведениях для обучения студентов основам программирования и отладки микроконтроллеров.

Рекомендации по применению

1. Подключение микроконтроллера: Вставьте микроконтроллер MSP430 в QFN23 сокет платы.
2. Настройка отладочного оборудования: Подключите MSP-TS430QFN23X0 к отладочному оборудованию, такому как MSP-FET430UIF, через разъем JTAG.
3. Начало разработки: Используйте среду разработки, например, Code Composer Studio (CCS) или IAR Embedded Workbench, для написания, отладки и прошивки кода на микроконтроллер.

Основные технические характеристики

• Совместимый корпус микроконтроллера: QFN23
• Отладочный разъем: 14-контактный разъем JTAG
• Питание: Напряжение питания платы 3.3 В и 5 В
• Поддерживаемые микроконтроллеры: Различные микроконтроллеры серии MSP430 в корпусе QFN23

Возможные аналоги

• MSP-TS430PW28: Плата для разработки с корпусом TSSOP24.
• MSP-TS430RHB32A: Плата для разработки с корпусом QFN32.

Заключение

MSP-TS430QFN23X0 от Texas Instruments является незаменимым инструментом для разработчиков, работающих с микроконтроллерами серии MSP430 в корпусе QFN23. Эта отладочная плата обеспечивает удобный доступ ко всем выводам микроконтроллера и поддерживает полную отладку и программирование, что позволяет быстрее и эффективнее разрабатывать и тестировать приложения.
