MSP-TS430PZ100AUSB

MSP-TS430PZ100AUSB от Texas Instruments

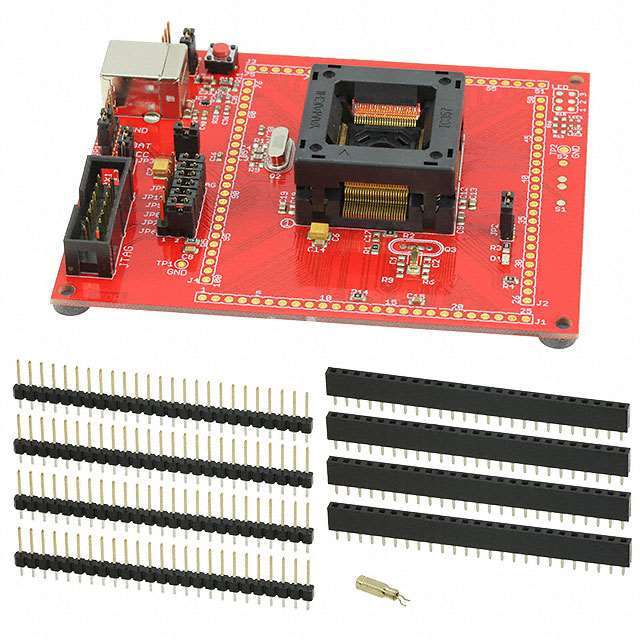

Общее описание: MSP-TS430PZ100AUSB - это отладочная плата производства Texas Instruments, предназначенная для микроконтроллеров серии MSP430 в корпусе LQFP-100. Эта плата оснащена ZIF (Zero Insertion Force) сокетом, что делает процесс установки и замены микроконтроллеров максимально удобным и безопасным. MSP-TS430PZ100AUSB используется для разработки и отладки приложений на базе микроконтроллеров MSP430, обеспечивая быстрый и эффективный доступ к основным функциям и периферийным устройствам.

Преимущества:

• Легкость использования: ZIF сокет позволяет без усилий устанавливать и снимать микроконтроллеры.
• Широкие возможности отладки: Возможность подключения отладочных инструментов и программирования через стандартный USB интерфейс.
• Совместимость: Полная совместимость с микроконтроллерами серии MSP430 в корпусе LQFP-100.
• Надежность: Высокое качество от Texas Instruments гарантирует долговечность и устойчивость к износу.

Недостатки:

• Цена: Некоторые пользователи могут посчитать цену на плату несколько высокой, особенно при использовании в учебных целях.
• Ограниченная совместимость: Плата предназначена только для микроконтроллеров в корпусе LQFP-100, что ограничивает её использование с другими типами микроконтроллеров.

Типовое использование:

• Разработка прототипов: MSP-TS430PZ100AUSB идеально подходит для быстрого создания и тестирования прототипов на базе микроконтроллеров MSP430.
• Образовательные проекты: Отличный инструмент для обучения и проведения лабораторных работ в образовательных учреждениях.
• Инженерные исследования: Подходит для исследовательских лабораторий и R&D отделов для выполнения различных экспериментов и тестов.

Рекомендации по применению:

• Перед началом работы убедитесь, что у вас есть необходимое программное обеспечение и документация от Texas Instruments.
• Для программирования и отладки используйте официальные инструменты, такие как Code Composer Studio или IAR Embedded Workbench.
• Следите за обновлением прошивок и драйверов, чтобы обеспечить стабильность и максимальную функциональность.

Основные технические характеристики:

• Поддерживаемые микроконтроллеры: Серия MSP430 в корпусе LQFP-100
• Интерфейсы: USB для подключения к ПК, JTAG (Standard и SBW)
• Питание: 5V от USB или внешнего источника питания
• Размеры платы: Соответствуют стандартам Texas Instruments для отладочных плат

Возможные аналоги:

• MSP-TS430PN80USB: Аналогичная отладочная плата для микроконтроллеров MSP430 в корпусе LQFP-80.
• MSP-TS430CGXL: Универсальная отладочная плата для микроконтроллеров MSP430 в различных корпусах.
• LaunchPad MSP-EXP430G2: Экономичный вариант отладочной платы, поддерживающий ограниченный набор микроконтроллеров MSP430.

Заключение: MSP-TS430PZ100AUSB - это мощная и удобная отладочная плата для разработчиков, работающих с микроконтроллерами MSP430 в корпусе LQFP-100. Она обеспечивает простоту и удобство использования, что делает её отличным выбором для создания прототипов, обучения и инженерных исследований.
