MSP-TS430PW20

Описание для MSP-TS430PW20 от Texas Instruments

Общее описание

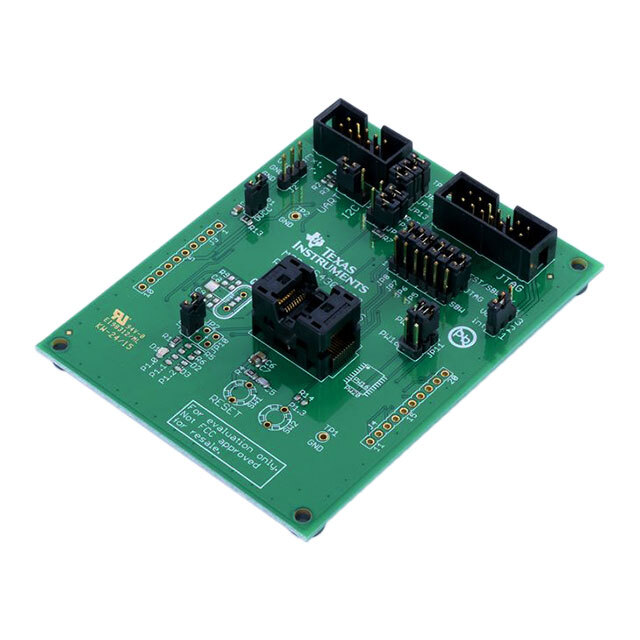

MSP-TS430PW20 — это отладочная плата с ZIF (Zero Insertion Force) сокетом, разработанная компанией Texas Instruments. Она предназначена для быстрой и удобной разработки с микроконтроллерами семейства MSP430 в 20-выводных корпусах TSSOP (Thin Shrink Small Outline Package).

Преимущества

• Простота использования: ZIF-сокет позволяет быстро и легко устанавливать микроконтроллеры без риска повредить выводы.
• Совместимость: Поддерживает широкий диапазон микроконтроллеров семейства MSP430 в корпусах TSSOP.
• Гибкость: Предоставляет полный доступ к выводам микроконтроллера, что упрощает отладку и тестирование.
• Надежность: Обеспечивает надежное соединение и минимизирует вероятность проблем с контактами.

Недостатки

• Размер: Использование ZIF-сокета увеличивает размер отладочной платы по сравнению с другими решениями.
• Стоимость: ZIF-сокеты обычно дороже по сравнению с фиксированными решениями.

Типовое использование

• Разработка: Используется для разработки и отладки программного обеспечения и аппаратных решений на основе MSP430 микроконтроллеров.
• Программирование: Очень полезен для программирования микроконтроллеров, поскольку способствует легкой установке и замене микросхем.
• Тестирование: Идеально подходит для функционального тестирования новых проектов и вариантов конструкций.

Рекомендации по применению

1. Подключение отладочной платы к системе: Убедитесь, что все подключения выполнены правильно перед включением питания.
2. Установка микроконтроллера в ZIF-сокет: С осторожностью вставляйте микроконтроллер в ZIF-сокет, стараясь не повредить выводы.
3. Использование отладочного ПО: Рекомендуется использовать официальное программное обеспечение и инструменты от Texas Instruments для максимально эффективной работы.

Основные технические характеристики

• Совместимость: Поддерживает 20-выводные микроконтроллеры MSP430 в корпусе TSSOP.
• Разъём: ZIF-сокет для легкой установки и замены микроконтроллеров.
• Питание: Поддержка различных источников питания через внешние разъёмы.
• GND и Vcc: Легкий доступ к питающим шинам для подключения измерительного оборудования.
• Размеры: 4.3 x 3.2 дюйма (10.92 x 8.13 см).

Возможные аналоги

• MSP-TS430PN80: Поддержка микроконтроллеров в корпусах LQFP.
• MSP-TS430RGC64C: Отладочная плата для микроконтроллеров в корпусах QFN/ VQFN.

Этот подробный обзор для MSP-TS430PW20 от Texas Instruments поможет вам лучше понять функциональные возможности и преимущества данного продукта, а также подскажет, где и как его оптимально использовать.
