MSP-TS430DW28 от Texas Instruments

Общее описание

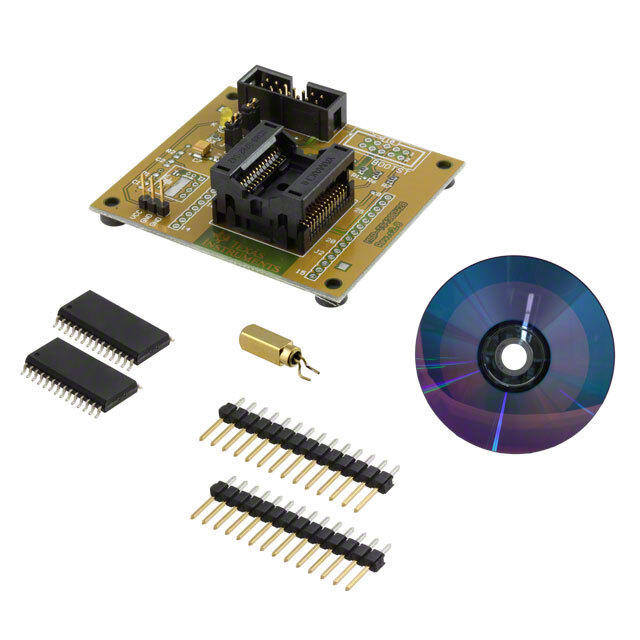

MSP-TS430DW28 — это целевая плата разработки от Texas Instruments, предназначенная для микроконтроллеров серии MSP430 в корпусе DIP-28. Плата включает в себя ZIF (Zero Insertion Force) сокет, который позволяет легко вставлять и извлекать микроконтроллеры без повреждения их контактов. Она идеально подходит для разработки, отладки и тестирования приложений с использованием MSP430.

Преимущества

• Удобство использования: благодаря ZIF-сокету микроконтроллеры легко устанавливаются и извлекаются.
• Совместимость: поддерживает широкий диапазон микроконтроллеров MSP430 в DIP-28 корпусе.
• Простота разработки и отладки: наличие стандартного разъема JTAG для подключение дебаггера.

Недостатки

• Ограниченная совместимость: поддерживаются только микроконтроллеры в корпусе DIP-28.
• Цена: стоимость может быть выше по сравнению с универсальными платами разработки.

Типовое использование

• Разработка и тестирование программного обеспечения и аппаратных решений с использованием MSP430.
• Быстрая замена микроконтроллеров для отладки различных вариантов схем и программного кода.
• Обучение и демо-приложения по микроконтроллерам MSP430.

Рекомендации по применению

• Используйте совместимые дебаггеры от Texas Instruments, такие как MSP-FET, для обеспечения полной функциональности при программировании и отладке.
• Убедитесь, что микросхема установлена правильно, чтобы избежать повреждений.

Основные технические характеристики

• Совместимость: микроконтроллеры MSP430 в корпусе DIP-28.
• Интерфейсы: поддержка JTAG для программирования и отладки.
• Сокет: ZIF-сокет для удобной установки и извлечения микроконтроллера.
• Питание: для работы требуется внешний источник питания 3.3 В.

Возможные аналоги

• MSP-TS430D28 от Texas Instruments: аналогичная плата с DIP-28 сокетом, не оснащенная ZIF-сокетом.
• MSP-TS430PW28: вариант для микроконтроллеров MSP430 в корпусе TSSOP-28.

Эта целевая плата разработки станет отличным инструментом для инженеров и разработчиков, работающих с микроконтроллерами MSP430, благодаря своей удобной конструкции и поддержке всех необходимых интерфейсов для программирования и отладки.
