MSCSM70AM10T3AG

Описание

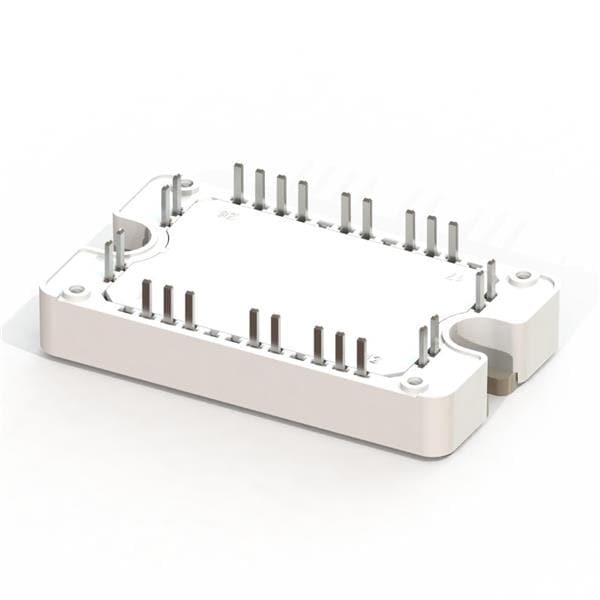

MSCSM70AM10T3AG - это мощный модуль MOSFET от компании Microchip Technology, построенный на базе технологии карбида кремния (SiC). Данный компонент предназначен для применения в высокоэффективных системах управления энергией, где требуется высокая производительность, высокая температура работы и минимальные потери.

Преимущества

• Высокая эффективность: Благодаря использованию технологии карбида кремния (SiC), данный MOSFET модуль обеспечивает минимальные переключательные и проводные потери.
• Высокая температура работы: Компонент способен работать при температурах до 175°C, что позволяет использовать его в сложных условиях.
• Высокая плотность тока: Максимальный непрерывный ток до 241А, что является отличным показателем для мощных приложений.
• Компактный монтаж: Модульное исполнение позволяет легко интегрировать его в различные системы.

Недостатки

• Высокая стоимость: Модули на базе карбида кремния, как правило, дороже своих аналогов на базе кремния.
• Сложность в управлении: Для оптимальной работы требуют внимательного управления драйверами.

Типовое использование

• Промышленные приводы
• Электрические транспортные средства
• Системы управления энергопотреблением
• Фотоэлектрические инверторы
• Силовые источники питания

Рекомендации по применению

1. Охлаждение: Используйте соответствующие меры по охлаждению для управления тепловыми характеристиками компонента.
2. Защита: Проверяйте цепи и следите за возможными перегрузками, чтобы избежать повреждений компонента.
3. Оптимизация драйвера: Используйте драйверы, оптимизированные для работы с SiC MOSFET, для обеспечения максимальной эффективности и надёжности.

Основные технические характеристики

• Конфигурация: 2 канала N-тип (Phase Leg)
• Напряжение сток-исток (Vdss): 700V
• Непрерывный ток стока (Id): 241A при 25°C (Tc)
• Сопротивление (Rds On): 9.5мОм при 80A, 20V
• Заряд затвора (Qg): 430нК при 20V
• Емкость входа (Ciss): 9000пФ при 700V
• Мощность: 690Вт (Tc)
• Рабочая температура: -40°C ~ 175°C (TJ)
• Тип монтажа: Шасси
• Корпус: Модуль

Возможные аналоги

• RFE70N60 от ROHM Semiconductor
• C2M0025120D от Cree Inc.
• SCT2450KEC от Rohm Semiconductor

MSCSM70AM10T3AG от Microchip - это высокоэффективный и надежный компонент для профессионалов, требующих максимальной производительности.
