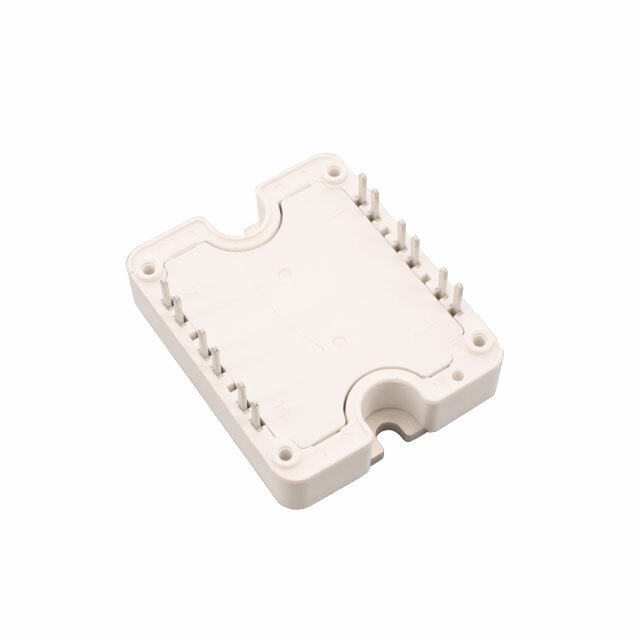

MSCDC50X1701AG

MSCDC50X1701AG от Microchip

Общее описание

MSCDC50X1701AG - это кремниево-карбидный (SiC) диод Шоттки трехфазный выпрямитель, предназначенный для работы при высоком напряжении и высокой температуре. Этот компонент идеально подходит для применения в промышленных и мощных энергетических системах, где требуется высокая эффективность и надежность.

Преимущества

• Высокое обратное напряжение: 1700 В
• Высокая средняя выпрямленная токовая нагрузка: 50 А
• Низкое прямое падение напряжения: всего 1.8 В при 50 А
• Высокая эффективность: снижение потерь энергии благодаря технологии кремния с карбидом
• Широкий диапазон рабочих температур: от -40°C до +175°C

Недостатки

• Высокая стоимость: SiC-диоды обычно дороже стандартных кремниевых диодов.
• Требования к охлаждению: для поддержания оптимальной производительности может потребоваться дополнительное охлаждение.

Типовое использование

• Промышленные преобразователи мощности
• Системы источников бесперебойного питания (ИБП)
• Электрические приводы
• Возобновляемые источники энергии

Рекомендации по применению

• Корректный монтаж: Убедитесь, что диод закреплен на шасси с правильным термопастом для обеспечения надлежащего теплового отвода.
• Оценка тепловой производительности: Используйте соответствующие методы охлаждения для поддержания рабочей температуры в пределах допустимых значений.
• Защита от перенапряжения: Обеспечьте необходимые меры защиты для предотвращения повреждения диода из-за перенапряжения.

Основные технические характеристики

• Тип диода: Трехфазный
• Технология: Кремниево-карбидный диод Шоттки
• Наибольшее обратное напряжение: 1700 В
• Средняя выпрямленная токовая нагрузка: 50 А
• Максимальное прямое падение напряжения: 1.8 В при 50 А
• Ток утечки при обратном напряжении: 200 µА при 1700 В
• Рабочая температура: от -40°C до +175°C
• Тип монтажа: Шасси, монтаж на корпус
• Корпус: Модуль

Возможные аналоги

• CSD10060 от Cree: также является кремниево-карбидным диодом с аналогичными параметрами.
• FFSH40120A от ON Semiconductor: подходящий для высоковольтных и высокотемпературных приложений.

Используйте MSCDC50X1701AG для создания высокоэффективных и надежных решений в силовых и промышленных приложениях.
