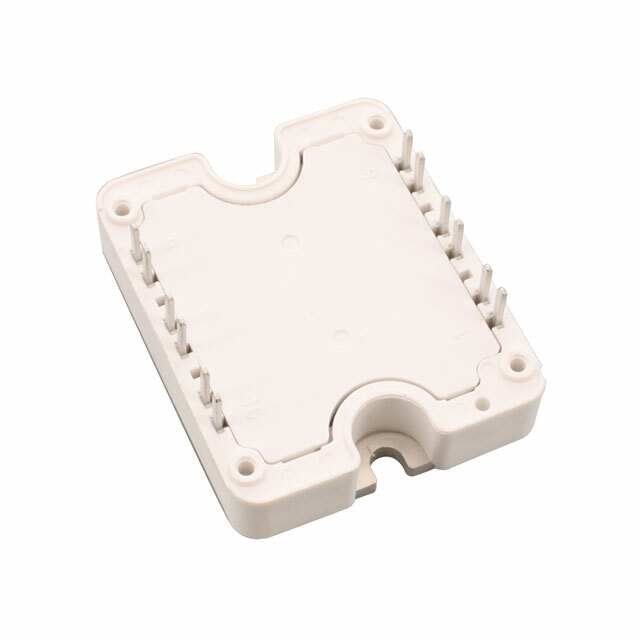

MSCDC50X1201AG от Microchip

Диод MSCDC50X1201AG от Microchip — это трёхфазный мостовой выпрямитель на основе кремний-карбидного (SiC) Шоттки диода, предназначенный для высоконадежных и высокоэффективных приложений. Возможности этого компонента позволяют использовать его в системах, требующих преобразования высоких напряжений и обеспечения низких потерь при высокой текущей нагрузке.

Общее Описание

MSCDC50X1201AG представляет собой выпрямительный модуль, изготовленный на основе новейшей технологии кремний-карбидного Шоттки диода, что обеспечивает надежную работу и высокую эффективость при работе с высокими токами и напряжениями. Этот модуль монтируется на шасси и предлагает оптимальное соотношение производительности и надежности для различных промышленных приложений.

Преимущества

• Высокая эффективность: Низкие потери при переключении благодаря технологии кремний-карбидного Шоттки.
• Высокая термостойкость: Рабочая температура от -40°C до 175°C.
• Низкий обратный ток утечки: Минимум потерь энергии при обратном смещении.
• Надежност и долговечность: Подходит для работы в тяжелых условиях.

Недостатки

• Стоимость: Более высокая стоимость по сравнению с традиционными кремниевыми диодами.
• Требует управления температурой: Из-за высокой текущей нагрузки необходима качественная система охлаждения.

Типовое использование

• Преобразователи электроэнергии
• Инверторы мощности
• Управление двигателями
• Источники питания с улучшенной эффективностью
• Промышленные и возобновляемые энергосистемы

Рекомендации по применению

• Убедитесь, что монтажный шарнир обеспечивает надежный тепловой контакт с радиатором.
• Используйте тепловую пасту при установке на радиатор для улучшения теплоотдачи.
• Учтите параметры тепловой инерции и время расслабления для предотвращения перегрева.
• Обеспечьте защиту от перенапряжений и пиковых токов для увеличения долговечности модуля.

Основные технические характеристики

• Тип диода: Трехфазный
• Технология: Кремний-карбидный Шоттки
• Максимальное обратное напряжение: 1.2 кВ
• Средний выпрямленный ток (Io): 50 А
• Максимальное прямое напряжение (Vf) при If: 1.8 В при 50 А
• Обратный ток утечки при Vr: 200 мкА при 1200 В
• Рабочая температура: -40°C до 175°C (Tj)
• Тип монтажа: На шасси
• Корпус: Модуль

Возможные аналоги

• CSD01060A от Cree Inc.
• IDW10G120C5B от Infineon Technologies
• FFSH30120A от Fairchild Semiconductor

Использование MSCDC50X1201AG выгодно для создания высокоэффективных и надежных электрических систем. Учитывайте его технические особенности и рекомендации по эксплуатации для достижения максимальной производительности и долговечности.
