MSC130SM120JCU3

MSC130SM120JCU3 от Microchip

Общее описание

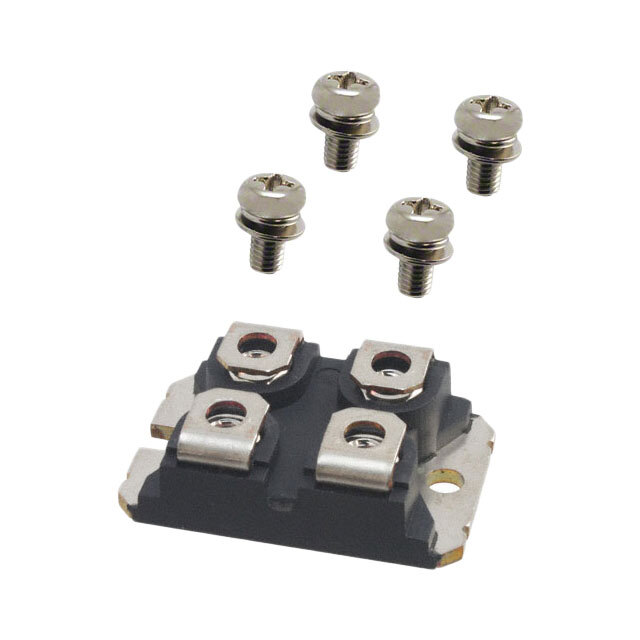

MSC130SM120JCU3 — это мощный N-канальный силовой MOSFET, выполненный на основе технологии кремния-карбид (SiC). С максимальным напряжением сток-исток 1200 В и током 173 А при 25°C, этот транзистор подходит для использования в высокомощных приложениях. Устройство поставляется в корпусе SOT-227 (ISOTOP®), что позволяет легко интегрировать его в различные конструкции.

Преимущества

• Высокая эффективность: Низкое сопротивление канал-исток (Rds(on)) обеспечивает минимальные потери.
• Высокая рабочая температура: Устройство может работать при температурах до 150°C.
• Высокая устойчивость к пробою: Напряжение сток-исток до 1200 В позволяет использовать этот MOSFET в приложениях с высоким напряжением.
• Технология SiC: Улучшает общую производительность и сохраняет стабильность при высоких температурах.

Недостатки

• Стоимость: Технология кремния-карбид может быть дороже по сравнению с традиционными кремниевыми MOSFET.
• Управляющее напряжение: Требует более высокого управляющего напряжения для достижения минимального сопротивления канал-исток.

Типовое использование

MSC130SM120JCU3 может использоваться в следующих областях:

• Преобразователи мощности (DC-DC, AC-DC)
• Инверторы для солнечных и ветряных электростанций
• Бесперебойные источники питания (UPS)
• Электрические приводы
• Автомобильная электроника

Рекомендации по применению

• Термическое управление: Планируйте адекватное управление теплом при проектировании для обеспечения стабильной работы. Корпус SOT-227 способствует эффективному теплоотведению.
• Правильное управление затвором: Используйте драйверы затвора, способные обеспечить необходимое управляющее напряжение для эффективного переключения.

Основные технические характеристики

• Тип транзистора: N-Channel
• Напряжение сток-исток (Vdss): 1200 В
• Максимальный ток сток-исток (Id) @ 25°C: 173 А (Tc)
• Сопротивление канал-исток (Rds(on)) (макс.): 16 мОм @ 80А, 20В
• Максимальный заряд затвора (Qg) @ Vgs: 464 нК @ 20В
• Максимальное управляющее напряжение (Vgs): +25В, -10В
• Рассеиваемая мощность (макс.): 745 Вт (Tc)
• Рабочая температура: -55°C ~ 150°C
• Упаковка и корпус: SOT-227 (ISOTOP®)

Возможные аналоги

• C3M0120100K от Wolfspeed
• SCT3160AL от ROHM Semiconductor
• GPL30P120U от GeneSiC

Заключение

MSC130SM120JCU3 — это высокоэффективный и надежный MOSFET для применения в мощных и высоковольтных электронных схемах. Благодаря своим преимуществам и оптимальной характеристике, данный транзистор может быть рекомендован для использования в различных сложных приложениях.
