MPY100AG

MPY100AG от Texas Instruments

Общее описание

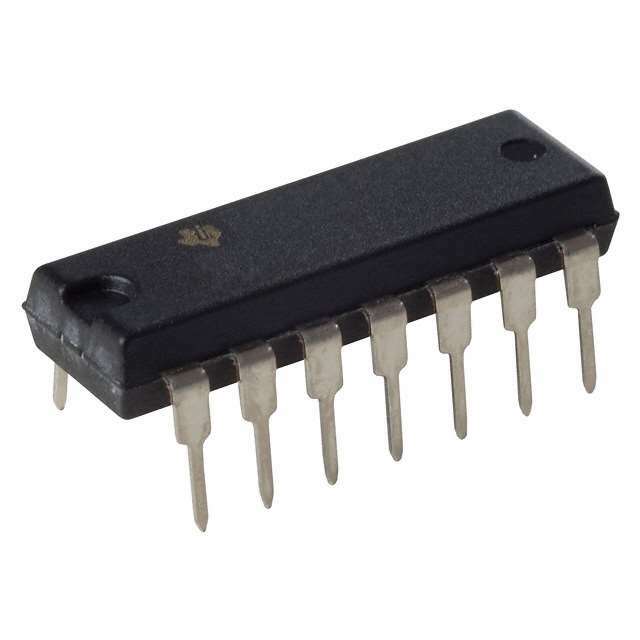

MPY100AG — это высокоточный аналоговый умножитель/делитель от Texas Instruments, предназначенный для выполнения операции умножения и деления аналоговых сигналов. Компонент выполнен в компактном корпусе 14 CDIP (Ceramic Dual Inline Package), что обеспечивает длительный срок службы и надежность.

Преимущества

• Высокая точность: Минимальная ошибка умножения и деления.
• Широкий диапазон входных сигналов: Поддержка различных стандартов аналоговых сигналов.
• Стабильность: Устойчивость к температурным изменениям и шумам.
• Универсальность: Поддержка операций как умножения, так и деления.

Недостатки

• Цена: Компонент может быть достаточно дорогим по сравнению с аналогами.
• Сложность в схемотехнике: Требует аккуратной разводки платы и электропитания для достижения максимальной точности.

Типовое использование

• Аналоговые компьютеры
• Множительные устройства в системах управления
• Фильтры и преобразователи
• Системы автоматизации и регулирования

Рекомендации по применению

1. Разводка платы: Следует тщательно разводить полигон заземления и питание, чтобы минимизировать шумы и помехи.
2. Конденсаторы фильтрации: Для стабильной работы рекомендуется использование низкоимпедансных конденсаторов фильтрации по питанию.
3. Температурный контроль: Избегайте перегрева компонента, используя теплоотводы, если необходимо.

Основные технические характеристики

• Тип компонента: Аналоговый умножитель/делитель
• Количество квадрантов: 4
• Точность умножения: до ±1% ошибки
• Диапазон входного напряжения: от ±10 В
• Корпус: 14-CDIP (0.300", 7.62 мм)
• Рабочий температурный диапазон: от -55°C до +125°C

Возможные аналоги

• AD633JN от Analog Devices: Двойной 4-квадрантный аналоговый умножитель.
• LM13700 от Texas Instruments: Операционный усилитель с двойным управлением и функцией умножения.

Для получения дополнительной информации и схемных примеров, пожалуйста, обратитесь к [официальной документации Texas Instruments](https://www.ti.com/product/MPY100AG).
