MPXV7002DP

MPXV7002DP от NXP

Общее описание

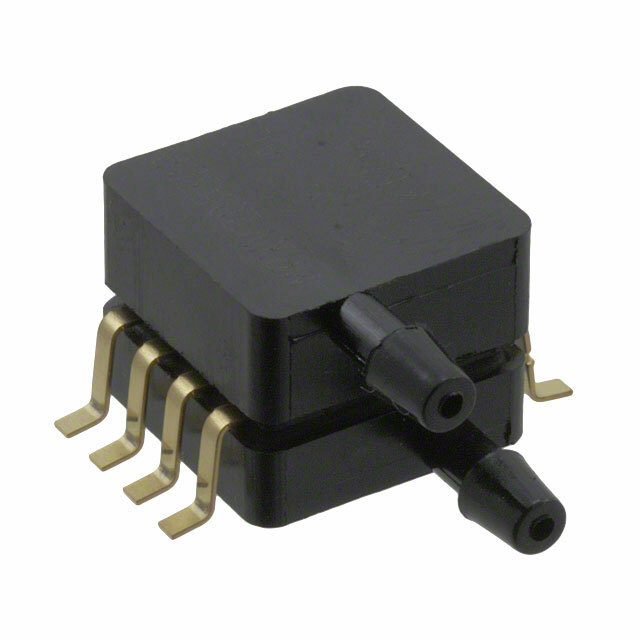

MPXV7002DP — это дифференциальный датчик давления от NXP, предназначенный для высокоточной измерительной техники. Он может измерять давление в диапазоне от -2 до +2 kPa (от -0.29 до +0.29 PSI) и снабжён аналоговым выходом с линейной характеристикой от 0.5 до 4.5 В при номинальном питающем напряжении 5 В. Датчик выполнен в корпусе 8-SOP для поверхностного монтажа и имеет два порта для подключения измерительных каналов.

Преимущества

• Высокая точность и стабильность: Обеспечивает точное измерение давления с погрешностью ±5%.
• Температурная компенсация: Встроенная схема компенсации минимизирует влияние температуры на результат измерения.
• Широкий диапазон питающего напряжения: Работает при питающем напряжении от 4.75 до 5.25 В.
• Удобный интерфейс: Аналоговый выходной сигнал легко интегрируется с большинством АЦП и микроконтроллеров.

Недостатки

• Ограниченный диапазон температур: Рабочий диапазон температур ограничен от 10°C до 60°C.
• Специфика монтажа: Необходим специализированный корпус 8-SOP для поверхностного монтажа, что потребует определённых навыков и оборудования.

Типовое использование

• Медицинское оборудование: Применяется в аппаратах, требующих точного контроля давления, таких как аппараты ИВЛ.
• Автомобильная электроника: Используется для мониторинга давления в системах кондиционирования и торможения.
• Пневматические системы: Подходит для использования в промышленных приложениях, где требуется точное регулирование давления.

Рекомендации по применению

• Питание: Обеспечьте стабильное питание в диапазоне от 4.75 до 5.25 В для поддержания точности измерений.
• Монтаж: Проектируйте ваши печатные платы с учётом корпуса 8-SOP для надёжного крепления и соединения датчика.
• Температурная компенсация: Включите в свою схему элементы для дополнительной защиты от температурных изменений, если ваши условия эксплуатации выходят за пределы номинального диапазона.

Основные технические характеристики

• Тип давления: Дифференциальное
• Рабочее давление: ±0.29 PSI (±2 kPa)
• Выходной сигнал: Аналоговый выход (0.5 В ~ 4.5 В)
• Точность: ±5%
• Питание: 4.75 В ~ 5.25 В
• Порты: Мужские портовые соединители диаметром 0.13" (3.3 мм)
• Корпус: 8-SOP (двойные порты на одной стороне)
• Рабочая температура: от 10°C до 60°C
• Максимальное давление: ±10.88 PSI (±75 kPa)

Возможные аналоги

• MPX5010DP: Дифференциальный датчик давления с более широкыми возможностями и другим диапазоном измерений.
• MPXV5004DP: Аналогичный дифференциальный датчик с более высокой чувствительностью для низкого давления.

Со своим широким набором характеристик MPXV7002DP является надёжным выбором для измерения дифференциального давления в различных приложениях, требующих высокой точности и стабильности.
