MPC5553MVZ132

Микроконтроллер MPC5553MVZ132 от NXP

Общее описание

MPC5553MVZ132 - это высокопроизводительный 32-битный микроконтроллер от компании NXP, построенный на базе процессора e200z6. Он предназначен для использования в приложениях, требующих высокой скорости обработки и высокой степени интеграции. Микроконтроллер оснащен флэш-памятью объемом 1.5 МБ и поставляется в корпусе 324-PBGA.

Преимущества

• Высокая производительность: Процессор с тактовой частотой 132 МГц обеспечивает быструю обработку данных.
• Большой объем памяти: 1.5 МБ флэш-памяти для программ и 64 КБ RAM для данных.
• Обширные возможности подключения: Встроенные модули CAN, Ethernet, SPI и другие интерфейсы обеспечивают гибкость при взаимодействии с периферийными устройствами.
• Широкий температурный диапазон: Работа в условиях от -40°C до 125°C позволяет использовать микроконтроллер в различных условиях.

Недостатки

• Сложность разработки: Высокий уровень интеграции и широкий спектр возможностей могут потребовать значительных усилий для освоения и разработки.
• Высокая стоимость: По сравнению с менее мощными микроконтроллерами, MPC5553MVZ132 может оказаться более дорогим решением.

Типовое использование

• Автомобильная электроника: Управление двигателем, автоматические трансмиссии, системы безопасности.
• Промышленная автоматизация: Системы управления и контроля, робототехника.
• Сетевые устройства: Коммуникационные шлюзы, маршрутизаторы.

Рекомендации по применению

• Энергопитание: Убедитесь, что напряжение питания соответствует рекомендованным значениям (1.35V ~ 1.65V).
• Отвод тепла: При высоких рабочих температурах может понадобиться дополнительный отвод тепла для обеспечения стабильной работы.
• Проектирование печатных плат: Учитывайте специфические требования к распиновке и корпусу 324-PBGA при проектировании печатных плат.

Основные технические характеристики

• Процессор: e200z6, 32-битный, одноядерный
• Частота процессора: 132 МГц
• Объем флэш-памяти: 1.5 МБ
• Объем RAM: 64 КБ
• Интерфейсы: CAN, Ethernet, SPI, SCI и другие
• Паразитальные устройства: DMA, POR, PWM, WDT
• Диапазон напряжений питания: 1.35V ~ 1.65V
• Конвертеры данных: A/D, 40 каналов по 12 бит
• Тип осциллятора: Внешний
• Температурный диапазон: от -40°C до 125°C

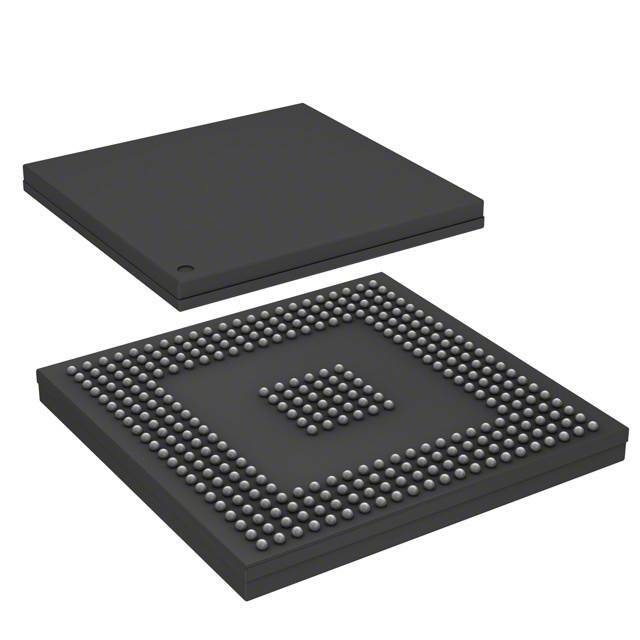

• Корпус: 324-PBGA (23x23 мм)

Возможные аналоги

• MPC5554 от NXP: Более мощная версия с 2.5 МБ флэш-памяти и более высокой производительностью.
• MPC5567 от NXP: Более производительная версия с увеличенными возможностями подключения и дополнительными функциями.
• STM32F407VG от STMicroelectronics: Альтернатива от другого производителя с аналогичными характеристиками.

MPC5553MVZ132 представляет собой мощное и гибкое решение, предназначенное для использования в высокопроизводительных и требовательных приложениях.
