MCP37D31-200I/TL

MCP37D31-200I/TL от Microchip

Общее описание

MCP37D31-200I/TL от Microchip — это высокопроизводительный 16-битный аналого-цифровой преобразователь (ADC) с конвейерной архитектурой. Устройство способно обрабатывать входные сигналы с частотой дискретизации до 200 МSamples/сек и поддерживает до 8 входных каналов. Конфигурация устройства позволяет применять его в различных областях, таких как телекоммуникации, обрабатывающие системы и цифровая обработка сигналов.

Преимущества

• Высокая разрешающая способность: 16-битное преобразование обеспечивает точные данные для аналитики и управления.
• Высокая скорость дискретизации: Частота дискретизации 200 MSamples/сек позволяет улавливать быстроизменяющиеся сигналы.
• Гибкость в конфигурации входов: Поддержка 1, 2, 4 или 8 дифференциальных входов делает устройство универсальным.
• Встроенный опорный источник: Упрощает проектирование схемы и повышает стабильность.

Недостатки

• Высокая сложность схемы: Использование может потребовать глубоких знаний в области аналогового и цифрового проектирования.
• Энергопотребление: MCP37D31-200I/TL потребляет относительно большое количество энергии, что необходимо учитывать при разработке устройств с ограничениями по питанию.

Типовое использование

• Телекоммуникации
• Обрабатывающие системы
• Системы автоматического управления
• Мультимертные системы сбора данных
• Медицинская аппаратура

Рекомендации по применению

• Используйте устройство в условиях, соответствующих его рабочему диапазону температур (-40°C ~ 85°C), чтобы обеспечить стабильную работу.
• Предусмотрите надлежащую фильтрацию питания для минимизации шума и повышения точности преобразования.
• Внимательно разрабатывайте схемы подключения для поддержания целостности сигнала на высоких частотах дискретизации.

Основные технические характеристики

• Разрядность: 16 бит
• Частота дискретизации: до 200 MSamples/сек
• Количество входов: 1, 2, 4, 8
• Тип входа: Дифференциальный
• Интерфейс данных: LVDS - Параллельный, Параллельный
• Архитектура: Конвейерная (Pipelined)
• Входное напряжение питания (аналог): 1.14V ~ 1.26V, 1.71V ~ 1.89V
• Входное напряжение питания (цифровое): 1.14V ~ 1.26V, 1.71V ~ 1.89V

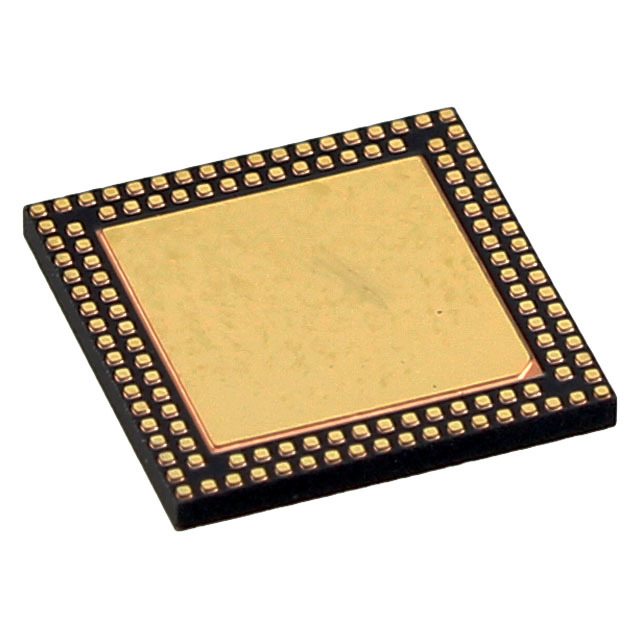

• Корпус устройства: 124-VTLA (9x9)
• Рабочий температурный диапазон: -40°C ~ 85°C

Возможные аналоги

• AD9650 от Analog Devices
• ADS5463 от Texas Instruments
• AD9656 от Analog Devices

Этот 16-битный АЦП предоставляет высокую производительность и гибкость, что делает его отличным выбором для различных приложений, требующих точного и быстрого преобразования аналоговых сигналов.
