MCIMX6QP5EYM1AA

Описание продукта для MCIMX6QP5EYM1AA от NXP

Общее описание

MCIMX6QP5EYM1AA — это мощный процессор семейства i.MX 6QuadPlus компании NXP, основанный на архитектуре ARM® Cortex®-A9. Содержит четыре ядра, работающих на частоте 1.0 ГГц, и предназначен для использования в приложениях с высокими требованиями к производительности, таких как мультимедийные системы, промышленные контроллеры и устройства Интернета вещей (IoT).

Преимущества

• Высокая производительность: Четыре ультрасовременных ядра ARM Cortex-A9 с тактовой частотой 1.0 ГГц обеспечивают высокую производительность.
• Мультимедийные возможности: Встроенные функции графического ускорения и мультимедийные сопроцессоры, поддержка воспроизведения видео высокого разрешения.
• Многопрофильность: Поддержка широкого спектра интерфейсов, включая HDMI, LVDS, MIPI/DSI, и Ethernet для гибкой интеграции в различные системы.
• Энергоэффективность: Оптимизирован для низкого энергопотребления, что делает его отличным выбором для портативных устройств и встраиваемых систем.

Недостатки

• Сложность разработки: Высокая функциональность и мощность требуют значительных усилий по проектированию и отладке систем.
• Тепловыделение: При максимальной нагрузке возможно значительное тепловыделение, что требует эффективного охлаждения.

Типовое использование

• Мультимедийные устройства и системы обработки видео
• Промышленные контроллеры и системы автоматизации
• Информационно-развлекательные системы автомобилей
• Обработка изображений и системное зрение
• Устройства Интернета вещей (IoT)

Рекомендации по применению

• Системы охлаждения: Для достижения стабильной работы при высоких нагрузках рекомендуется использовать эффективные системы охлаждения.
• Интеграция с памятью: Используйте высокоскоростные модули памяти DDR3L или LPDDR2 для максимальной производительности.
• Экранирование: Для минимизации электромагнитных помех рекомендуется тщательное планирование и экранирование платы.

Основные технические характеристики

• Процессор: ARM® Cortex®-A9
• Количество ядер/разрядность шины: 4 ядра, 32-бит
• Частота: 1.0 ГГц
• Сопроцессоры: Наличие мультимедийных сопроцессоров и NEON™ SIMD
• Контроллеры ОЗУ: LPDDR2, DDR3L, DDR3
• Графический ускоритель: Да
• Контроллеры дисплеев и интерфейсы: HDMI, Keypad, LCD, LVDS, MIPI/DSI, Parallel
• Ethernet: 10/100/1000Mbps (1)
• SATA: SATA 3Gbps (1)
• USB: USB 2.0 + PHY (3), USB 2.0 OTG + PHY (1)
• Напряжение ввода/вывода: 1.8V, 2.5V, 2.8V, 3.3V
• Рабочая температура: -20°C ~ 105°C (Tj)
• Функции безопасности: ARM TZ, A-HAB, CAAM, CSU, SJC, SNVS
• Монтаж: Поверхностный монтаж

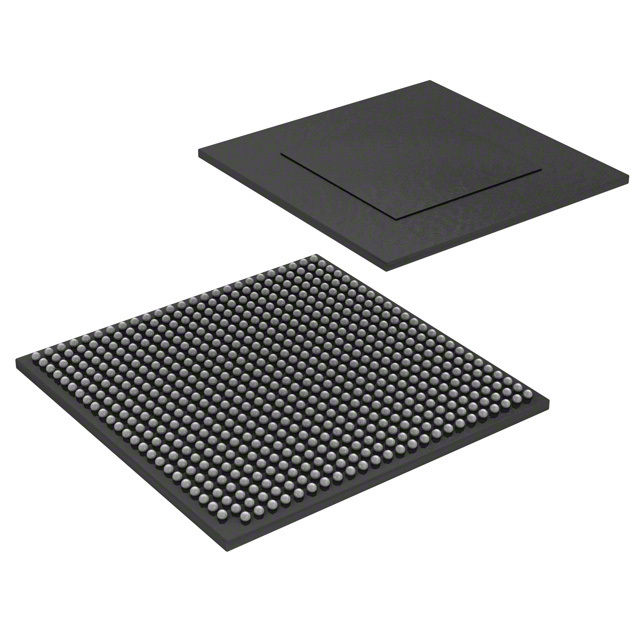

• Корпус: 624-FCPBGA (21x21 мм)

Возможные аналоги

• NXP i.MX 6Dual: Для менее требовательных приложений с двумя ядрами и более низкой частотой.
• NXP i.MX 7: Предлагает сравнительно более энергоэффективные решения с меньшими требованиями по тепловыделению.
• Texas Instruments AM5728: Вариант с аналогичными функциями, проектами на основе ARM Cortex-A15.

MCIMX6QP5EYM1AA идеально подходит для высокопроизводительных применений, где требуются большие вычислительные мощности и поддержка сложных мультимедийных функций.
