MAXREFDES115A# от Analog Devices / Maxim Integrated

Общее описание

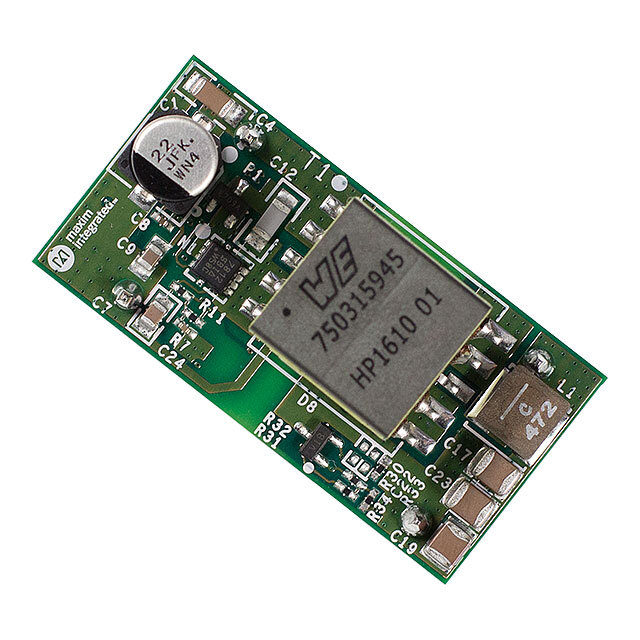

MAXREFDES115A# — это высокоэффективная, компактная демонстрационная плата для оценки и разработки решений на базе изолированного преобразователя постоянного тока (DC/DC) с использованием микросхемы MAX17599 от Analog Devices / Maxim Integrated. Данная плата обеспечивает мощность до 20 Вт при входном напряжении от 18 В до 36 В и выходном напряжении 5 В.

Преимущества

• Высокая эффективность: За счет применения топологии преобразователя Flyback достигается высокая эффективность преобразования энергии.
• Компактные размеры: Малые габариты позволяют использовать плату в ограниченном пространстве.
• Изоляция выхода: Обеспечивает электроизоляцию между входными и выходными цепями, что важно для безопасности и защиты при разработке систем питания.
• Лёгкость интеграции: Готовое решение, которое можно быстро интегрировать в прототип системы.

Недостатки

• Ограниченная мощность: Плата предназначена для приложений с мощностью до 20 Вт.
• Фиксированное выходное напряжение: Хотя выходное напряжение можно настроить, оно фиксировано на 5 В по умолчанию.

Типовое использование

• Лабораторные и промышленные источники питания.
• Системы с изолированными выходами.
• Низковольтные приложения с мощностью до 20 Вт.
• Разработка и тестирование прототипов.

Рекомендации по применению

1. Входное напряжение: Поддерживайте входное напряжение в пределах от 18 В до 36 В для обеспечения стабильной работы.
2. Теплоотвод: Обеспечьте адекватный теплоотвод для повышения долговечности и надежности компонента.
3. Электромагнитная совместимость (ЭМС): Используйте экранирование и конденсаторы фильтрации для уменьшения электромагнитных помех.

Основные технические характеристики

• Входное напряжение: 18 В ~ 36 В
• Выходное напряжение: 5 В
• Выходной ток: до 4 А
• Выходная мощность: до 20 Вт
• Частота переключения: 250 kHz
• Топология регулятора: Flyback
• Тип платы: Полностью укомплектованная
• Содержимое в комплекте: Плата
• Используемая микросхема: MAX17599

Возможные аналоги

• MAXREFDES117#: Аналогичный демонстрационный набор для других вариантов конфигураций.
• EVAL17599-FLY501#: Еще одна отладочная плата с использованием MAX17599, но с немного другими параметрами.

MAXREFDES115A# представляет собой отличный выбор для быстрого прототипирования и оценки производительности решений на базе MAX17599, особенно в системах, требующих изолированного источника питания.
