MAXREFDES113B#
Описание
MAXREFDES113B# от Analog Devices / Maxim Integrated
Общее описание

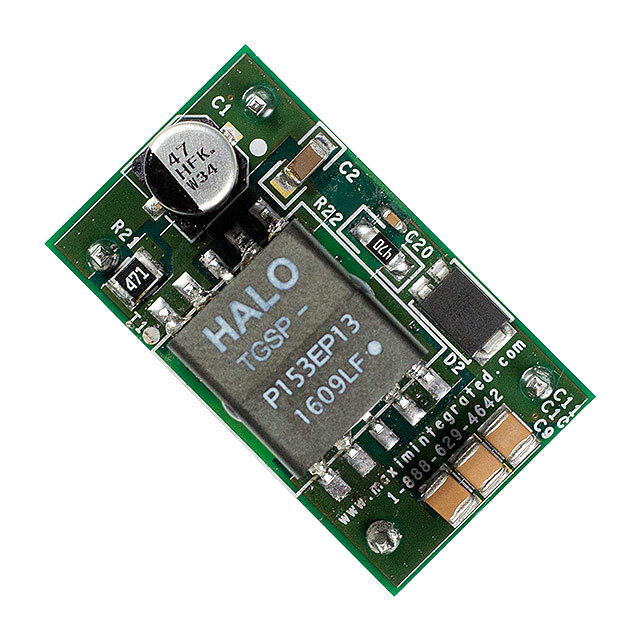

MAXREFDES113B# представляет собой эталонный дизайн преобразователя мощности от компании Analog Devices / Maxim Integrated. Этот DC/DC преобразователь типа "flyback" обеспечивает изолированные выходные напряжения и предназначен для применения в различных промышленных и потребительских устройствах. Данная плата использует высокоэффективную микросхему MAX17596 для управления преобразованием энергии и оптимизации работы.
Преимущества
- Высокая эффективность: Благодаря использованию современных полупроводниковых устройств и оптимальной схемотехники.
- Изолированность выхода: Повышенная безопасность и защита от перегрузок и коротких замыканий.
- Широкий диапазон входного напряжения: Поддерживает входное напряжение 17 В - 36 В.
- Компактные размеры: Удобно интегрировать в существующие системы.
Недостатки
- Требует определенных знаний в области электроники для интеграции и настройки.
- Ограниченная мощность выходного сигнала, что может не подходить для всех приложений.
Типовое использование
- Промышленные системы управления.
- Устройства телеметрии и мониторинга.
- Блоки питания для различных электронных систем.
- Медицинские устройства и мониторы.
Рекомендации по применению
- Убедитесь, что диапазон входного напряжения соответствует спецификации (17-36 В).
- Используйте правильную коммутацию и охлаждение для обеспечения надежной работы.
- Проверяйте изоляционные параметры в случае применения в критических устройствах.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Основное назначение | DC/DC преобразователь |
| Тип выводов | 1, изолированный |
| Выходная мощность | 20 Вт |
| Выходное напряжение | 12 В |
| Выходной ток | 1.6 А |
| Входное напряжение | 17 В - 36 В |
| Топология | Flyback |
| Частота переключения | 200 кГц |
| Тип платы | Полностью собранная |
| Используемый ИС | MAX17596 |
Возможные аналоги
- MAXREFDES114# от Analog Devices / Maxim Integrated
- EVAL-L9162-QMB-D от STMicroelectronics
- TPS23753AEVM-005 от Texas Instruments
Заключение
MAXREFDES113B# — это высокоэффективная, компактная и легко интегрируемая плата для различных приложений, где требуется качественное преобразование мощности с изоляцией. Она идеально подходит для промышленных и потребительских электронных приложений благодаря своему широкому диапазону входного напряжения и высокой эффективности работы.
Описание товара
- Datasheet [2]: Перейти
