MAXREFDES111C#

MAXREFDES111C# от Analog Devices / Maxim Integrated

Общее описание

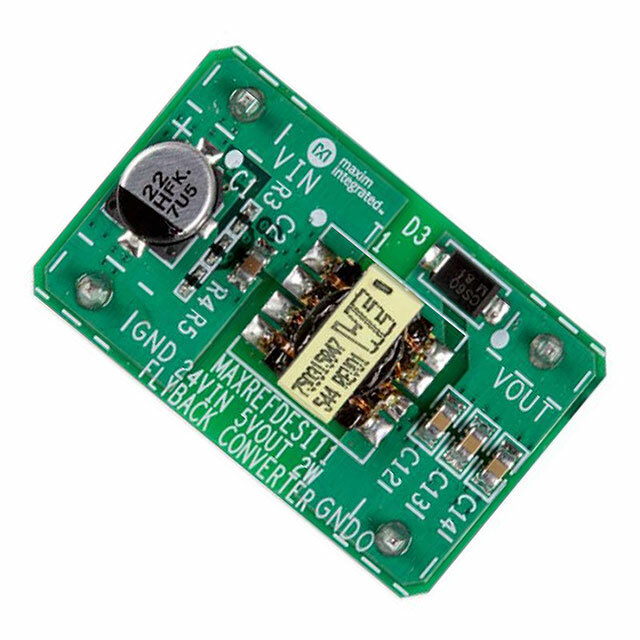

MAXREFDES111C# представляет собой специализированную оценочную плату от Analog Devices / Maxim Integrated, которая предназначена для демонстрации возможностей DC/DC-преобразователя MAX17498B с изолированным выходом. Эта оценочная плата идеально подходит для тестирования и прототипирования решений, требующих изолированного источника питания.

Преимущества

• Высокая эффективность: Использование передового DC/DC-преобразователя обеспечивает высокую энергетическую эффективность и минимальные потери.
• Компактные размеры: Плата имеет небольшие размеры, что облегчает интеграцию в различные системы.
• Изолированный выход: Обеспечивает электрическую изоляцию между входом и выходом, что повышает безопасность и совместимость с различными системами.

Недостатки

• Ограниченная выходная мощность: Максимальная мощность выхода составляет 2 Вт, что может быть недостаточно для некоторых высокомощных применений.
• Специализация: Плата предназначена для специфических задач и может не подходить для всех типов проектов.

Типовое использование

• Медицинские устройства: Использование в медицинских приборах, требующих стабильного изолированного источника питания.
• Промышленные системы: Применение в различных промышленных системах и контроллерах.
• Прототипирование: Идеальна для исследований и прототипирования новых продуктов и решений.

Рекомендации по применению

• Следуйте руководству: Внимательно изучите документацию и следуйте всем рекомендуемым практикам по подключению и эксплуатации платы.
• Проверка изоляции: Убедитесь в наличии требуемого уровня изоляции при использовании платы в критически важных приложениях.
• Используйте в подходящих условиях: Соблюдайте рекомендации по температурному режиму и другим условиям эксплуатации.

Основные технические характеристики

• Основная цель: DC/DC-преобразователь
• Количество выходов и тип: 1, изолированный
• Выходная мощность: 2 Вт
• Выходное напряжение: 5 В
• Выходной ток: 400 мА
• Входное напряжение: 18 В ~ 36 В
• Топология регулятора: Flyback
• Частота переключения: 500 кГц
• Тип платы: Полностью укомплектованная
• Комплект поставки: Плата
• Используемая микросхема: MAX17498B

Возможные аналоги

• MAXREFDES111B#
• EVAL-ADP1071-1EBZ от Analog Devices
• LM5155EVM-FLY от Texas Instruments

Эта оценочная плата предоставляет инженерам и разработчикам удобный способ испытания и демонстрации возможностей DC/DC-преобразователей с изолированным выходом.
