MAXREFDES111B#

MAXREFDES111B# от Analog Devices / Maxim Integrated

Общее описание

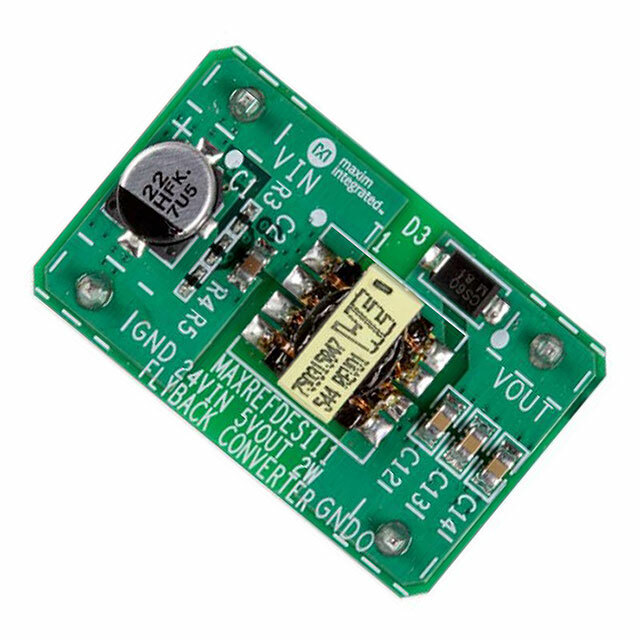

MAXREFDES111B# - это высокоэффективная справочная схема, обеспечивающая изоляцию и преобразование питания. В основе лежит интегральная схема MAX17498B, которая обеспечивает высокую плотность мощности и минимальные потери энергии. Данный продукт идеально подходит для применения в промышленной, медицинской и других сферах, требующих надежного и стабильного изоляционного преобразования питания.

Преимущества

• Высокая эффективность: Минимальные потери энергии при преобразовании.
• Изоляция: Полная изоляция выходного сигнала от входного.
• Компактность: Малый размер платы делает её удобной для использования в различных устройствах.
• Высокая плотность мощности: Позволяет работать с высокими нагрузками.

Недостатки

• Ограниченная нагрузочная способность: Конкретные параметры максимальной мощности и тока могут быть ограничены.
• Стоимость: Может быть немного дороже аналогичных решений без изоляции.

Типовое использование

• Промышленные системы управления и автоматизации
• Медицинское оборудование
• Системы безопасности и мониторинга
• Оборудование для телекоммуникаций

Рекомендации по применению

1. Проверка спецификаций: Убедитесь, что параметры входного и выходного напряжения соответствуют требованиям вашей системы.
2. Thermal Management: Обеспечьте адекватное теплоотведение для поддержания оптимальной работы.
3. Изоляция: Используйте изоляционные прокладки и компоненты, чтобы предотвратить ненужные сбои и утечки.

Основные технические характеристики

• Максимальная мощность: 2 Вт
• Выходное напряжение: 5 В
• Выходной ток: 400 мА
• Входное напряжение: 18 В ~ 36 В
• Топология регулятора: Схема обратной связи (Flyback)
• Частота переключения: 500 кГц
• Тип платы: Полностью укомплектованная
• Комплект поставки: Плата
• Используемая ИС/Часть: MAX17498B

Возможные аналоги

• LM2587-ADJ от Texas Instruments
• LT3573 от Analog Devices
• NCP1203 от ON Semiconductor

Заключение

MAXREFDES111B# - это высокоэффективное решение в области изоляции и преобразования питания, которое обеспечивает стабильную работу и надежную защиту для широкого спектра применений.
