MAXREFDES108#

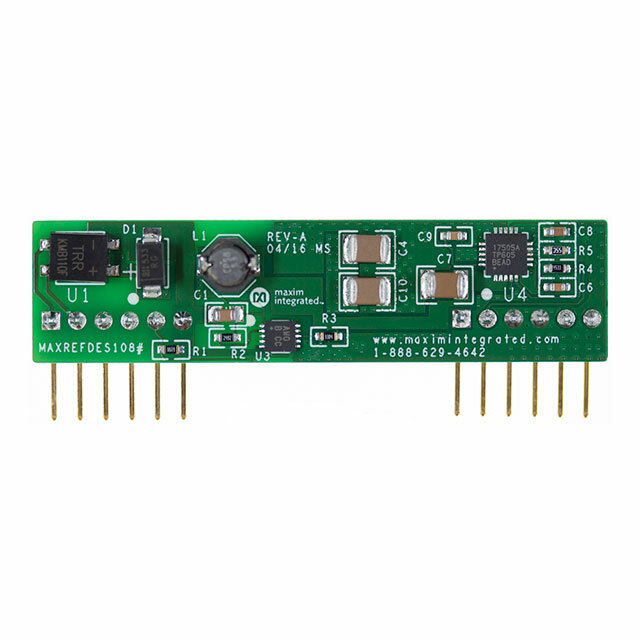

Референсный дизайн MAXREFDES108# от Analog Devices / Maxim Integrated

Общее описание

MAXREFDES108# — это референсный дизайн для источника питания Power-over-Ethernet (PoE), разработанный компанией Analog Devices / Maxim Integrated. Данный дизайн использует контроллеры MAX5969A и преобразователи MAX17505, обеспечивая эффективное преобразование мощности для PoE приложений. Эта плата идеально подходит для оценки производительности и разработки новых устройств с поддержкой PoE.

Преимущества

• Компактные размеры: позволяет интегрировать в устройства с ограниченным пространством.
• Высокая эффективность: благодаря использованию контроллера MAX5969A и преобразователя MAX17505.
• Легкость интеграции: Полностью собранная и проверенная конструкция упрощает процесс разработки.
• Низкие потери: высокая эффективность преобразования снижает энергетические потери.
• Поддержка широкого диапазона напряжений на входе: позволяет использовать его в различных источниках питания.

Недостатки

• Ограниченная мощность: выходная мощность составляет до 12 Вт, что может быть недостаточно для мощных приложений.
• Неизолированный выход: для некоторых применений может требоваться гальваническая развязка, но в данном дизайне выход не изолирован.

Типовое использование

• Сетевые камеры: питание с помощью PoE.
• IP-телефоны: обеспечение стабильного питания через PoE.
• Беспроводные точки доступа: интеграция в устройства для обеспечения питания и передачи данных по одному кабелю.
• Различное сетевое оборудование: питание и обмен данными для узловых точек в корпоративных сетях.

Рекомендации по применению

• Правильное подключение: следуйте рекомендациям производителя касательно подключения и эксплуатации.
• Условия эксплуатации: обеспечьте соответствие входного напряжения в диапазоне от 36V до 57V для правильной работы устройства.
• Система охлаждения: предусмотрите адекватное охлаждение для предотвращения перегрева.
• Соблюдение норм безопасности: во избежание электрических повреждений следуйте стандартным мерам безопасности.

Основные технические характеристики

• Основное назначение: специальные DC/DC преобразователи с поддержкой Power over Ethernet
• Выходы и тип: 1 выход, неизолированный
• Выходная мощность: до 12 Вт
• Выходное напряжение: 12V
• Выходной ток: до 1А
• Входное напряжение: от 36V до 57V
• Топология регулятора: понижающий (Buck)
• Частота переключения: 500 кГц
• Тип платы: полностью собранная
• Используемые компоненты: MAX5969A, MAX17505

Возможные аналоги

• TPS23755EVM-894 от Texas Instruments - другой референсный дизайн с поддержкой PoE и аналогичными функциями.
• LT4276A PoE Powered Device Evaluation Board от Analog Devices - альтернатива с возможностью оценки производительности.

Заключение

MAXREFDES108# от Analog Devices / Maxim Integrated является мощным инструментом для разработчиков, позволяющим быстро и эффективно создавать устройства с поддержкой Power-over-Ethernet. Его компактные размеры, высокая эффективность и простота интеграции делают его идеальным выбором для широкого спектра сетевых приложений.
