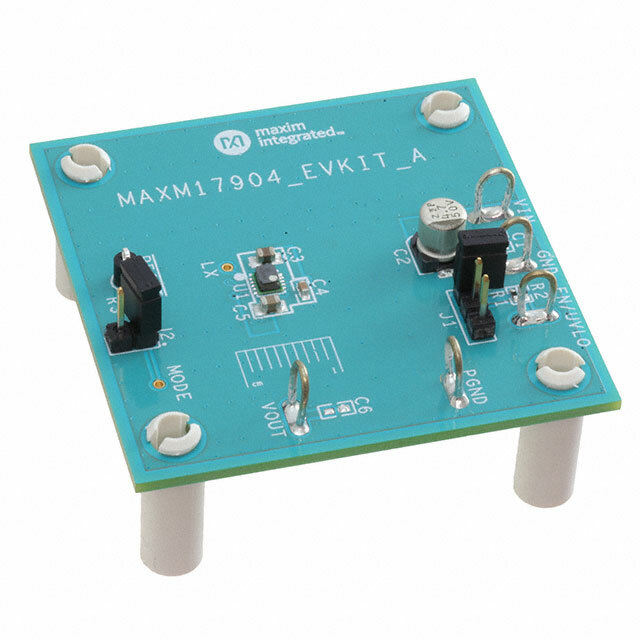

MAXM17904EVKIT

Общее описание

MAXM17904EVKIT# — это тестовая плата для оценки работы высокоэффективного DC-DC преобразователя MAXM17904 от Analog Devices / Maxim Integrated. Этот модуль представляет собой понижающий (Buck) преобразователь с непрерывным режимом работы на частоте 550 кГц. Он предназначен для работы в составных системах, требующих стабильного напряжения при входных напряжениях от 5.5В до 24В.

Преимущества

• Высокая эффективность: Обеспечивает высокую эффективность преобразования энергии за счет интеграции передовых схем управления.
• Компактность: Благодаря своим небольшим размерам подходит для интеграции в компактные устройства.
• Удобство использования: Полностью укомплектованная плата облегчает процесс тестирования и прототипирования.
• Гибкость применения: Может быть использован в широком диапазоне приложений благодаря поддержке различных входных напряжений.

Недостатки

• Ограниченная мощность: Максимальный выходной ток ограничен 300 мА, что может быть недостаточно для некоторых применений.
• Цена: Возможно, стоит дороже по сравнению с более доступными аналогами с меньшим количеством функций.

Типовое использование

• Питание микроконтроллеров и периферийных устройств
• Промышленные системы управления
• Автоматизационные системы
• Преносные и портативные устройства
• Телекоммуникационные устройства

Рекомендации по применению

• Температурный режим: Эксплуатация в пределах указанного диапазона рабочих температур для сохранения стабильности работы.
• Фильтрация: Использование внешних фильтрующих компонентов (конденсаторов и дросселей) для подавления возможных помех.
• Монтаж: Припаивать модуль на плату с качественным теплоотведением для избежания перегрева.

Основные технические характеристики

• Входное напряжение: 5.5В – 24В
• Выходное напряжение: 3.3В
• Максимальный выходной ток: 300 мА
• Частота переключения: 550 кГц
• Тип платы: Полностью укомплектованная
• Содержимое набора: Плата с установленными компонентами
• Используемый ИС: MAXM17904

Возможные аналоги

• Texas Instruments LM3671: Подобный понижающий регулятор с выходным током до 600 мА.
• ON Semiconductor NCP1529: Понижающий регулятор напряжения с аналогичными характеристиками и высоким КПД.
• Microchip MIC4576: DC-DC преобразователь с выходным током до 1.5 А.

Этот готовый к использованию EV кит обеспечивает простоту и удобство тестирования, что значительно упрощает разработку и запуск прототипов электроники.
