MAXM17575EVKIT#

MAXM17575EVKIT# от Analog Devices / Maxim Integrated

Общее описание

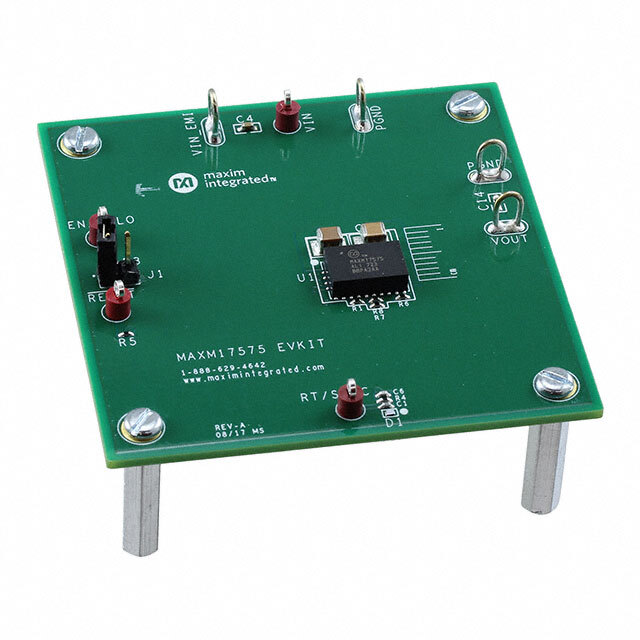

MAXM17575EVKIT# — это отладочный комплект для высокоэффективного понижающего (buck) преобразователя напряжения MAXM17575 от Analog Devices / Maxim Integrated. Этот комплект позволяет разработчикам быстро и легко оценить возможности MAXM17575, который является высокоинтегрированным, настраиваемым DC-DC преобразователем. Модуль предназначен для преобразования входного напряжения от 7,5 В до 60 В в стабильное выходное напряжение 5 В при токе до 1,5 А.

Преимущества

• Высокая эффективность: Преобразователь обеспечивает высокий КПД благодаря встроенному контроллеру и силовым компонентам.
• Широкий диапазон входного напряжения: Допускает входное напряжение от 7,5 В до 60 В, что делает его универсальным решением для различных приложений.
• Компактные размеры: Благодаря интеграции всех ключевых компонентов в одном модуле, уменьшено требуемое место на печатной плате.
• Простота использования: Полностью собранная и проверенная плата позволяет быстро приступить к оценке и тестированию.

Недостатки

• Модуль может быть излишне дорогим для простых применений.
• Ограничение максимального выходного тока до 1,5 А может быть недостаточным для высокомощных приложений.

Типовое использование

• Системы промышленной автоматизации
• Промышленное оборудование
• Питание для различных электронных устройств и систем
• Промышленные датчики
• Медицинское оборудование

Рекомендации по применению

Для использования отладочного комплекта MAXM17575EVKIT# необходимо подключить источник питания в диапазоне от 7,5 В до 60 В к входным клеммам модуля. Выходное напряжение 5 В можно снять с выходных клемм. Тщательно проверьте все соединения перед подачей питания, чтобы предотвратить возможные короткие замыкания или неправильные подключения.

Основные технические характеристики

• Входное напряжение: 7,5 В - 60 В
• Выходное напряжение: 5 В
• Максимальный выходной ток: 1,5 А
• Частота переключения: 900 кГц
• Топология регулятора: Buck (понижающий)
• Температурный диапазон: -40°C до +125°C

Возможные аналоги

• LM2675 от Texas Instruments: Понижающий преобразователь с выходным током до 1 А.
• LTM8052 от Analog Devices: Модульный понижающий преобразователь с выходным током до 2,5 А.
• MP1584 от MPS (Monolithic Power Systems): Компактный понижающий преобразователь с токами до 3 А.

Если вам необходим надежный и универсальный poнижающий DC-DC преобразователь, сочетание включая всех необходимых компонентов в одном модуле, отладочный комплект MAXM17575EVKIT# является отличным выбором для быстрого внедрения и тестирования в вашем проекте.
