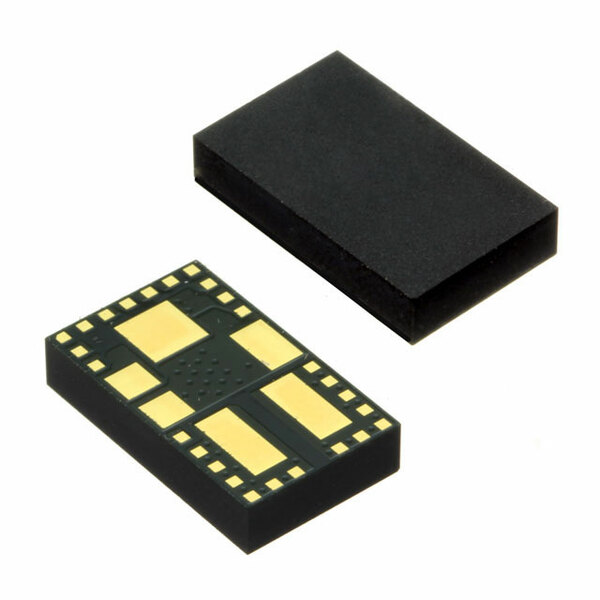

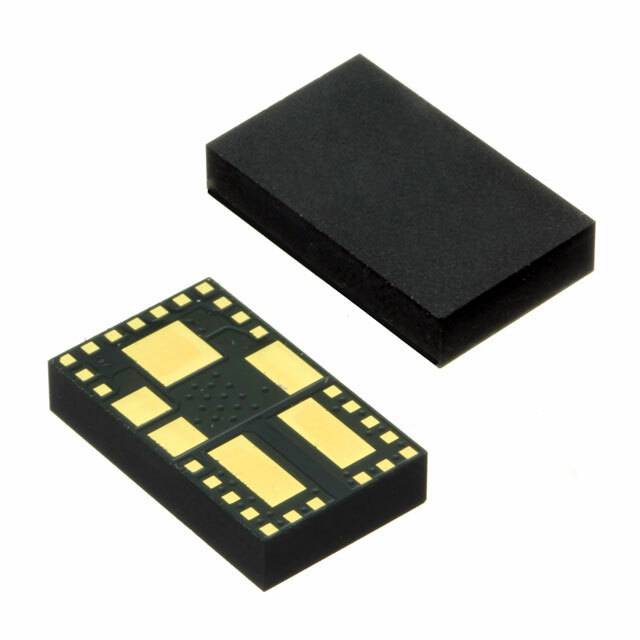

MAXM17544ALJ+ от Analog Devices / Maxim Integrated

Общее описание

MAXM17544ALJ+ — это высокоэффективный DC-DC преобразователь от компании Analog Devices / Maxim Integrated, предназначенный для понижения напряжения. Этот компактный модуль Power-over-Link (PoL) разработан для типов цепей питания, где требуется надежная и стабильная подача питания с возможностью регулировки выходного напряжения в диапазоне от 0.9В до 12В.

Преимущества

• Высокая эффективность: Обеспечивает максимальную энергоэффективность, минимизируя тепловые потери.
• Компактность: Малые габариты позволяют использовать модуль в условиях ограниченного пространства.
• Широкий диапазон входного напряжения: Позволяет работать с входным напряжением от 4.5В до 42В.
• Надежность: Оснащен защитами от перегрева (OTP), перегрузки по току (OCP) и пониженного входного напряжения (UVLO).

Недостатки

• Устаревший статус: По состоянию на текущий момент продукт считается устаревшим (обозначен как Obsolete).
• Могут существовать более современные аналоги: Требуется сравнение с новыми моделями для выбора более оптимального решения.

Типовое использование

• Промышленные и коммерческие системы питания
• Встраиваемые системы
• Преобразователи напряжения для различного оборудования
• Приложения, требующие высокую плотность мощности

Рекомендации по применению

• Установка: Рекомендуется использовать поверхностный монтаж (SMT) для данной модели.
• Теплоотвод: В условиях высокой рабочей температуры следует предусмотреть соответствующие меры для отвода тепла.

Основные технические характеристики

• Тип: Нерегулируемый модуль PoL
• Количество выходов: 1
• Входное напряжение (мин.): 4.5В
• Входное напряжение (макс.): 42В
• Выходное напряжение: 0.9В ~ 12В
• Выходной ток (макс.): 3.5А
• Особенности: OCP, OTP, UVLO
• Рабочая температура: -40°C ~ 125°C
• Тип монтажа: Поверхностный монтаж (SMT)
• Корпус: 29-SMD модуль, с открытыми контактами
• Размеры: 15.0 мм x 9.0 мм x 2.8 мм (0.59" x 0.35" x 0.11")

Возможные аналоги

• MAX17545ALJ+ — аналогичный модуль с улучшенными характеристиками.
• LMZ31710 от Texas Instruments — DC-DC модуль с похожими характеристиками.
• TPSM84212 от Texas Instruments — регулируемый модуль PoL.

Модуль MAXM17544ALJ+ остается одним из популярных решений для использования в условиях, где требуется компактность и высокая эффективность преобразования напряжения.
