MAX9489ETJ

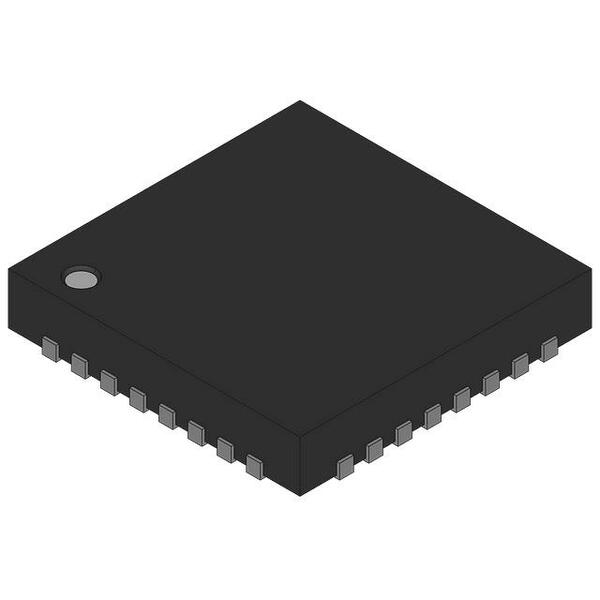

MAX9489ETJ от Analog Devices / Maxim Integrated

Общее описание: MAX9489ETJ — это программируемый генератор тактовых сигналов, спроектированный для разнообразных приложений, включая телекоммуникации, системы обработки сигналов и высокоскоростные интерфейсы. Микросхема обеспечивает высокая точность и стабильность тактовых сигналов, что делает её незаменимым компонентом для многих цифровых систем.

Преимущества:

• Высокая точность генерации тактовых сигналов
• Программируемость, обеспечивающая гибкость настройки
• Низкое потребление энергии
• Компактный корпус WFQFN-32 с выводами на подложке для простого монтажа на плату

Недостатки:

• Ограниченный диапазон рабочих температур (-40°C ~ 85°C)
• Требуется внешний кристаллический осциллятор для работы

Типовое использование:

• Генерация тактовых сигналов для процессоров и микроконтроллеров
• Цифровые системы обработки сигналов
• Телекоммуникационные системы и сети
• Высокоскоростные интерфейсы данных

Рекомендации по применению:

• Внимательно соблюдать рекомендации по монтажу корпуса WFQFN-32 для обеспечения надежного соединения и теплоотвода
• Использовать качественные кристаллические осцилляторы с низким фазовым шумом для стабильной работы
• Регулярно проверять конфигурации на предмет соответствия требуемым частотам и характеристикам сигналов

Основные технические характеристики:

• Тип: Генератор тактовых сигналов
• Входы: Тактовый сигнал, Кристаллический осциллятор
• Выходы: Тактовый сигнал, LVCMOS
• Количество цепей: 1
• Отношение вход:выход: 5:15
• Максимальная частота: 133 МГц
• Питание: 3В ~ 3.6В
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: WFQFN-32 with exposed pad (5x5 мм)

Возможные аналоги:

• Si5351 от SiLabs
• CDCE913 от Texas Instruments
• CY2305 от Cypress Semiconductor

Используйте MAX9489ETJ в своих проектах для достижения высокой точности и стабильности тактовых сигналов, необходимых для надежной работы цифровых систем.
