MAX9426EHJ - Логический Уровень Переводчика от Analog Devices / Maxim Integrated

Общее Описание

MAX9426EHJ — это высокоскоростной переводчик логического уровня (logic level translator), предназначенный для преобразования сигналов между разными логическими уровнями. Устройство поддерживает переменные сигналы PECL и ECL, что делает его идеальным для применения в высокоскоростных цифровых системах и телекоммуникационных устройствах.

Преимущества

• Высокая скорость передачи данных: до 2 ГГц, что позволяет использовать устройство в высокоскоростных приложениях.
• Надежная работа в широком диапазоне температур: от -40°C до 85°C.
• Повышенная гибкость: поддержка преобразования между разными типами сигнальных уровней (PECL и ECL).

Недостатки

• Повышенные требования к качеству пайки и монтажу: из-за малых размеров корпуса может потребоваться высокая точность при монтаже.

Типовое Использование

• Телекоммуникационные системы: преобразование сигналов между различными уровнями логики для совместимости устройств.
• Высокоскоростные цифровые системы: интерфейсные схемы, требующие преобразования логических уровней без снижения скорости передачи данных.
• Системы медицинского оборудования: где требуется точность и стабильность передачи сигнала.

Рекомендации по Применению

1. Обеспечение адекватного отвода тепла: при проектировании печатной платы учесть терморегуляцию, особенно при плотной компоновке компонентов.
2. Использование качественного паяльного оборудования: для соблюдения всех технических требований при монтаже переводчика в корпусе 32-TQFP.
3. Оптимизация трассировки сигнала: минимизация длины трасс и использование экранирования для предотвращения воздействий помех.

Основные Технические Характеристики

• Тип переводчика: Смешанный сигнал
• Тип каналов: Однонаправленный
• Количество цепей: 1
• Каналов на цепь: 4
• Входной сигнал: PECL
• Выходной сигнал: ECL
• Тип выхода: Неинвертированный
• Скорость передачи данных: до 2 ГГц
• Рабочая температура: -40°C ~ 85°C
• Монтажный тип: Поверхностный монтаж (SMD)

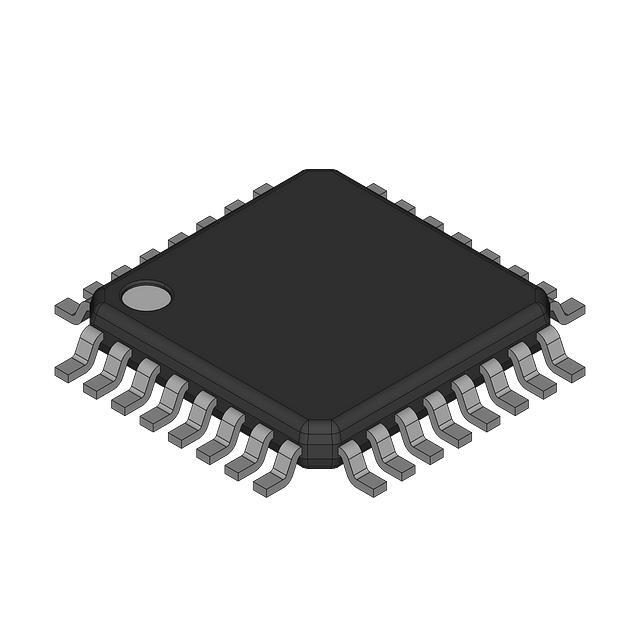

• Корпус: 32-TQFP (5x5)

Возможные Аналоги

• [SN74AXC4T245](https://www.ti.com/product/SN74AXC4T245) от Texas Instruments
• [PCA9306](https://www.nxp.com/products/interfaces/voltage-level-translators/voltage-level-translators-pca9306:pca9306) от NXP Semiconductors
• [TXB0108](https://www.ti.com/product/TXB0108) от Texas Instruments

Для более подробной информации по устройству MAX9426EHJ от Analog Devices / Maxim Integrated, обратитесь к спецификации производителя или свяжитесь с нашими специалистами.
