Общее описание

MAX9420EHJ – это смешанный сигнальный логический уровневый транслятор от компании Analog Devices / Maxim Integrated. Этот компонент предназначен для преобразования логических уровней между различными логическими семействами, обеспечивая надежное и высокоскоростное соединение для цифровых систем и устройств.

Преимущества

• Высокоскоростная работа: Поддерживает скорость передачи данных до 3 ГГц, что делает его идеальным для быстродействующих приложений.
• Широкий диапазон рабочих температур: Работает в диапазоне температур от -40°C до +85°C, что позволяет использовать его в разнообразных условиях эксплуатации.
• Компактный корпус: Поставляется в компактном корпусе формата 32-TQFP (5x5 мм), что помогает сэкономить место на печатной плате.

Недостатки

• Имеет одностороннюю конфигурацию, что может ограничить применение в двунаправленных схемах.
• Требует тщательной разводки печатной платы для обеспечения корректной работы на высоких скоростях.

Типовое использование

• Интерфейсы между различными логическими уровнями: Преобразование уровней напряжения между LVECL и LVPECL.
• Системы передачи данных: Применяется в высокоскоростных линиях передачи данных, например в телекоммуникационных системах и интерфейсах.
• Информационно-вычислительные системы: Подключение различных модулей, работающих на разных логических уровнях.

Рекомендации по применению

• Правильная разводка: Важно обеспечить корректную разводку печатной платы для минимизации паразитных емкостей и индуктивностей, особенно при работе на высоких частотах.
• Теплоотвод: Учитывайте возможность выделения тепла при использовании транслятора в высокоскоростных приложениях и обеспечьте адекватное охлаждение компонента.
• Совместимость логических уровней: Убедитесь, что уровни входных и выходных сигналов соответствуют спецификации для корректной работы транслятора.

Основные технические характеристики

• Тип транслятора: Смешанный сигнал
• Количество каналов на цепь: 4
• Тип входного сигнала: LVECL
• Тип выходного сигнала: LVPECL
• Тип выхода: Невывернутый
• Скорость передачи данных: 3 ГГц
• Рабочий диапазон температур: -40°C ~ +85°C

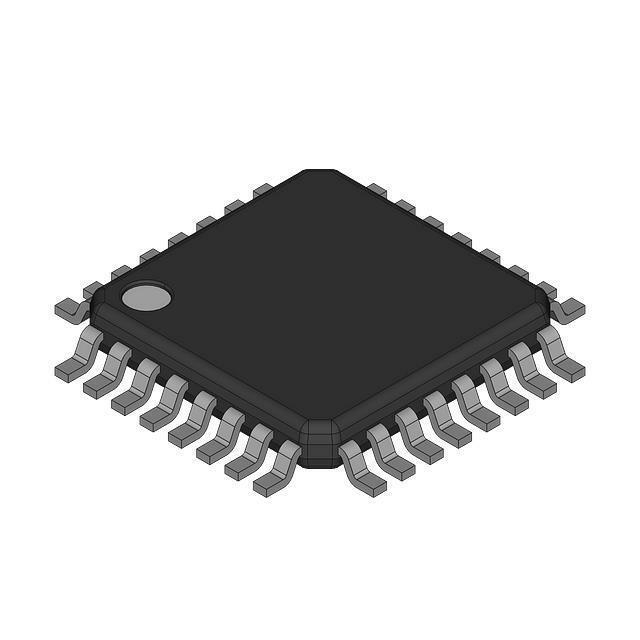

• Корпус: 32-TQFP (5x5 мм)

Возможные аналоги

• Texas Instruments SN74AVC4T774: Аналогичный уровневый транслятор от TI, также поддерживающий высокоскоростную работу, но с немного другими функциональными возможностями и характеристиками.
• NXP Semiconductor NTS0104: Универсальный уровневый транслятор, поддерживающий двунаправленное преобразование логических уровней.

Этот специализированный транслатор уровней поможет вам в решении задач, связанных с преобразованием логических уровней в высокоскоростных и критически важных приложениях.
