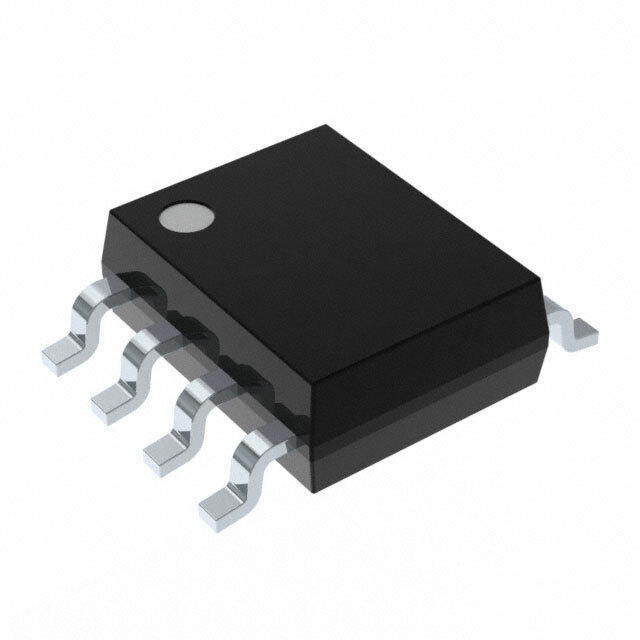

MAX9381ESA+

MAX9381ESA+ от Analog Devices / Maxim Integrated

Общее описание

MAX9381ESA+ - это однобитный D-триггер с отрицательным фронтом в компактном корпусе 8-SOIC от аналоговой компании Analog Devices / Maxim Integrated. Компонент предназначен для обеспечения простого и надежного хранения и передачи однобитного цифрового сигнала в сложных электронных схемах.

Преимущества

• Высокая скорость: Поддержка тактовой частоты до 3 ГГц делает этот триггер идеальным для высокоскоростных применений.

• Широкий диапазон напряжений питания: Обеспечивает гибкость работы при напряжении от -2.25В до -5.5В, что делает его совместимым с различными схемами и системами.

• Компактный корпус: Корпус 8-SOIC позволяет легко интегрировать триггер в плотные схемы, экономя место на печатной плате.

Недостатки

• Ограниченная функциональность: Однобитный D-триггер может быть недостаточен для более сложных схем, требующих многобитных решений.

• Питание с отрицательным напряжением: Требование к отрицательному напряжению питания может усложнить проектирование питания схемы при использовании этого компонента.

Типовое использование

• Цифровые схемы хранения данных: Подходит для временного хранения и передачи однобитных данных в последовательных и параллельных цифровых схемах.

• Генераторы тактовой частоты: Используется для формирования задержек и синхронизации сигналов в высокоскоростных приложениях.

• Системы цифровой связи: Применяется в схемах обработки и передачи данных в системах высокоскоростной связи.

Рекомендации по применению

• Убедитесь, что схема питания вашей конструкции способна обеспечивать напряжение от -2.25В до -5.5В.
• Используйте развязывающие конденсаторы рядом с выводами питания для минимизации помех и улучшения стабильности работы.
• При проектировании печатной платы соблюдайте правила разводки высокочастотных цепей для минимизации перекрестных помех и отражений сигналов.

Основные технические характеристики

• Тип: D-триггер
• Выходной тип: Комплементарный
• Кол-во элементов: 1
• Кол-во бит на элемент: 1
• Тактовая частота: до 3 ГГц
• Тип синхронизации: Отрицательный фронт
• Напряжение питания: -2.25В ~ -5.5В
• Рабочая температура: -40°C ~ 85°C
• Монтажный тип: Поверхностный монтаж (SMD)
• Корпус: 8-SOIC (ширина 3.90мм)

Возможные аналоги

• SN74LVC1G74 от Texas Instruments
• MC74HC74ADR2 от ON Semiconductor

Этот компонент MAX9381ESA+ представляет собой идеальное решение для приложений, требующих высокоскоростного обработки цифровых сигналов с надежностью и компактностью.
