MAX9371ESA

MAX9371ESA от Analog Devices / Maxim Integrated

Общее описание: MAX9371ESA — это высокоскоростной смешанный сигнальный преобразователь уровня от компании Analog Devices / Maxim Integrated. Устройство предназначено для преобразования логических уровней LVTTL или TTL на входе в высокоскоростные LVPECL или PECL на выходе. Преобразователь используется в приложениях, требующих точной передачи данных на высоких скоростях.

Преимущества:

• Высокая скорость работы благодаря использованию LVPECL/PECL технологий.
• Возможность конверсии различных логических уровней (LVTTL/TTL к LVPECL/PECL).
• Рабочий температурный диапазон от -40°C до +85°C.
• Низкий потенциал искажения сигнала.

Недостатки:

• Может потребоваться дополнительное согласование уровней напряжения для использования с различными микроконтроллерами и интерфейсами.
• Повышенные требования к питанию по сравнению с TTL логикой.

Типовое использование:

• Высокоскоростные коммуникационные системы.
• Системы передачи данных.
• Интерфейсы для высокоскоростных смесителей.
• Применения, связанные с обработкой сигналов.

Рекомендации по применению:

• При разработке схемы убедитесь в правильном выборе сопротивлений подтяжки для входных и выходных линий, чтобы минимизировать уровень шумов.
• Используйте подходящие источники питания, соответствующие спецификации устройства, чтобы предотвратить выход за рамки температурных и электрических характеристик.
• Размещайте компоненты с наибольшей частотой переключения близко друг к другу, чтобы минимизировать задержку сигналов.

Основные технические характеристики:

• Тип преобразователя: Смешанный сигнал
• Тип канала: Однонаправленный
• Количество цепей: 1
• Количество каналов на цепь: 1
• Входной сигнал: LVTTL, TTL
• Выходной сигнал: LVPECL, PECL
• Тип выхода: Дифференциальный
• Диапазон рабочих температур: -40°C ~ +85°C

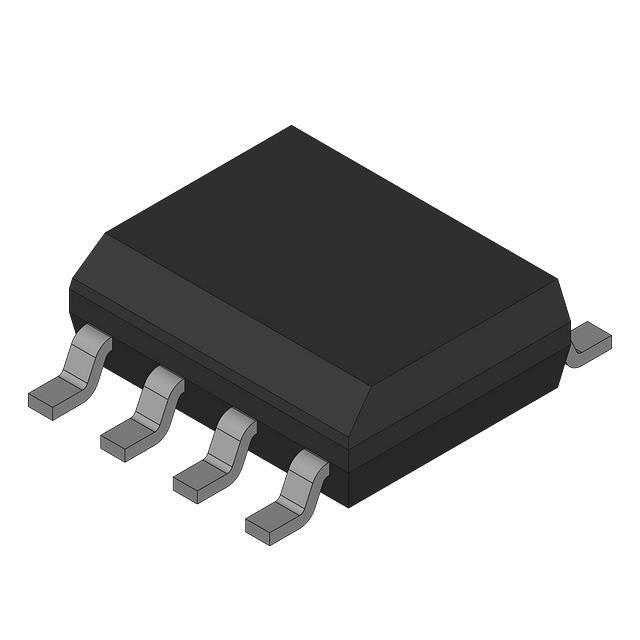

• Корпус: 8-SOIC (3.90mm ширина)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги:

• MAX9131 от Maxim Integrated — однонаправленный транслятор уровня с аналогичными характеристиками.
• SN65LVDS1 от Texas Instruments — аналогичный преобразователь уровней, также поддерживающий LVDS сигналы.
• MC100EPT21 от ON Semiconductor — высокоскоростной транслятор уровня PECL.

Используя MAX9371ESA, вы получите надежное и высокоскоростное решение для преобразования логических уровней в различных электронных приложениях.
