MAX9371ESA+T

MAX9371ESA+T от Analog Devices / Maxim Integrated

Общее описание

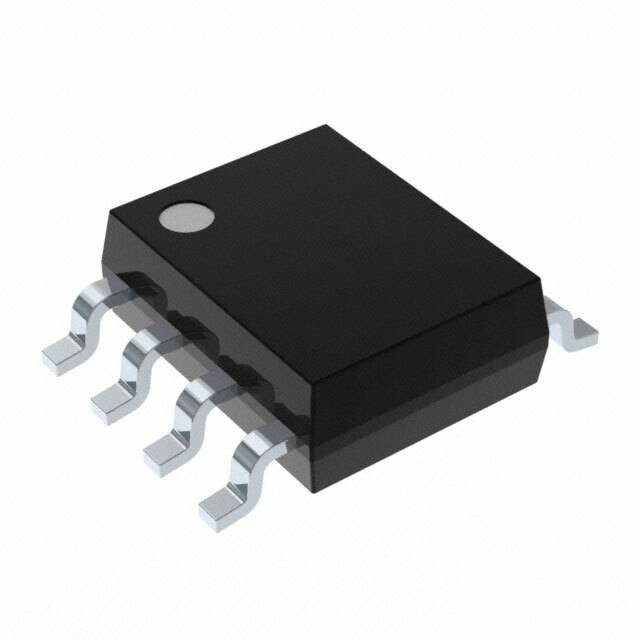

MAX9371ESA+T - это высокоскоростной одноканальный преобразователь уровней сигналов от компании Analog Devices / Maxim Integrated. Этот компонент предназначен для перевода сигналов из логического уровня TTL или LVTTL в дифференциальные уровни LVPECL или PECL. Это устройство интегрировано в компактный корпус SOIC-8, что упрощает его монтаж на печатную плату.

Преимущества

• Высокая скорость передачи данных: Поддерживает высокие скорости передачи, что делает его идеальным для приложений с требованием к высокой пропускной способности.
• Широкий диапазон рабочих температур: Работает в диапазоне от -40°C до +85°C, что позволяет использовать его в различных климатических условиях.
• Компактность: Малый форм-фактор (корпус SOIC-8) облегчает проектирование плотных схем.

Недостатки

• Высокое энергопотребление: Как и большинство высокоскоростных компонентов, потребляет сравнительно больше энергии.
• Сложность интеграции: Требует тщательного проектирования схем для минимизации помех и правильного согласования импедансов.

Типовое использование

• Телекоммуникации: Используется в устройствах для преобразования сигналов, работающих на высоких скоростях передачи данных.
• Сетевое оборудование: Подходит для применения в маршрутизаторах и коммутаторах.
• Системы обработки видео: Применяется в видеотракторных линиях и других системах, требующих быстрой и надёжной передачи данных.

Рекомендации по применению

• Согласование импедансов: Для достижения наилучшей производительности следуйте рекомендациям по согласованию импедансов в высокоскоростных линиях.
• Источник питания: Убедитесь, что источник питания стабилен и соответствует требованиям устройства.
• Разводка печатной платы: Проектируйте разводку платы с минимальной индуктивностью и минимальными паразитными капацитетами, чтобы избежать потерь сигнала.

Основные технические характеристики

• Тип преобразователя: Смешанный сигнал, одноканальный
• Входной сигнал: LVTTL, TTL
• Выходной сигнал: LVPECL, PECL
• Тип выхода: Дифференциальный
• Рабочий температурный диапазон: -40°C ~ 85°C
• Корпус: 8-SOIC (0.154", 3.90мм Ширина)
• Способ монтажа: Поверхностный монтаж

Возможные аналоги

• SN65LVDS2DR от Texas Instruments: Преобразователь сигнала с подобными характеристиками и широким напряжением питания.
• MC100EPT23D от ON Semiconductor: Преобразователь TTL в дифференциальный LVPECL с аналогичной функциональностью.
• SY89546UMG от Microchip Technology: Высокоскоростной преобразователь уровней с широким диапазоном входных и выходных сигналов.

Рекомендуется тщательно анализировать требования вашего проекта перед выбором аналогов.
