MAX9317BECJ

MAX9317BECJ от Analog Devices/Maxim Integrated

Общее описание

MAX9317BECJ представляет собой двухканальный драйвер тактовых сигналов 1:5, поддерживающий скорость передачи данных до 1 ГГц. Этот интегральный компонент предназначен для передачи тактовых сигналов с высокими требованиями к синхронизации и минимальными задержками. Он способен преобразовывать LVPECL сигналы во множество LVDS выходов.

Преимущества

• Высокая частота: Поддержка тактовых сигналов с частотой до 1 ГГц.
• Низкое энергопотребление: Оптимально разработан для работы в диапазоне напряжений от 3 В до 3.6 В.
• Надежность: Прочный корпус 32-LQFP обеспечивает стабильную работу в широком температурном диапазоне.
• Универсальность: Поддержка преобразования LVPECL на входе в LVDS на выходах.

Недостатки

• Требовательность к питанию: Устройство требует стабильного напряжения питания в пределах 3 В - 3.6 В.
• Необходимость в охлаждении: При работе на высоких частотах потребуется адекватное охлаждение для предотвращения перегрева.

Типовое использование

• Телекоммуникационные системы: Для передачи данных с высокими требованиями к синхронизации.
• Системы передачи видео: Обеспечение минимальной задержки и высокой частоты тактовых сигналов.
• Высокоскоростные интерфейсы данных: Введение тактовых сигналов в системы с высокими требованиями к производительности.

Рекомендации по применению

• Стабилизированное питание: Используйте стабилизированные источники питания для надежной работы.
• Экранирование: Минимизируйте влияние внешних шумов при помощи экранирования и правильного заземления.
• Термический менеджмент: Обеспечьте адекватное охлаждение при работе на высоких частотах для предотвращения перегрева.

Основные технические характеристики

• Тип входа: LVPECL
• Тип выхода: LVDS
• Частота (макс.): 1 ГГц
• Напряжение питания: 3 В - 3.6 В
• Рабочая температура: -40°C ~ 85°C

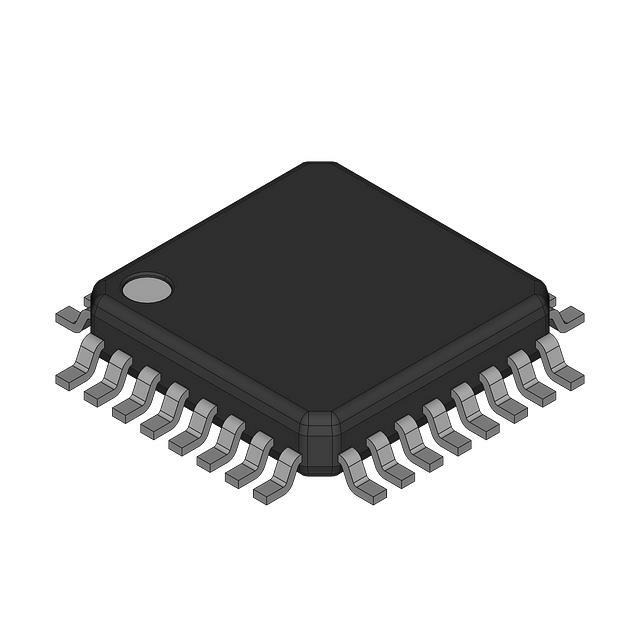

• Корпус: 32-LQFP (7x7)
• Соотношение вход:выход: 1:5
• Дифференциальные входы и выходы: Да/Да

Возможные аналоги

• MAX9321: Похожий драйвер тактовых сигналов с немного более низкими частотными характеристиками.
• CDCLVP215: Альтернативный двухканальный драйвер от Texas Instruments с аналогичными характеристиками.

Используя этот компонент, вы можете значительно улучшить производительность и надежность своих систем передачи данных, обеспечив минимальные задержки и высокую частоту тактовых сигналов.
