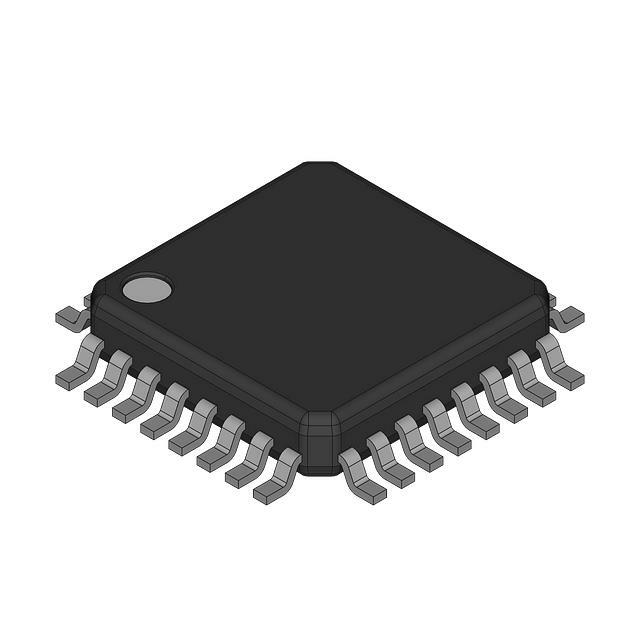

MAX9317AECJ

MAX9317AECJ - Двухканальные 1:5 драйверы тактовых импульсов

Общее описание

MAX9317AECJ - это двухканальный драйвер тактовых импульсов от компании Analog Devices / Maxim Integrated, который обеспечивает высокую точность и стабильность передачи тактовых сигналов. Устройство поддерживает входной сигнал LVPECL и выводит его в формате LVDS, что позволяет значительно снизить электромагнитные помехи и повысить устойчивость сигнала.

Преимущества

• Высокая частота работы: Поддержка частот до 1 ГГц, что позволяет использовать MAX9317AECJ в высокоскоростных системах.
• Низкие электрические помехи: Использование технологии LVDS значительно снижает уровень электрических шумов.
• Гибкость в использовании: Поддержка 1:5 распределения сигналов позволяет оптимально использовать ресурсы.
• Широкий диапазон рабочих температур: Подходит для использования в промышленных условиях (-40°C ~ 85°C).

Недостатки

• Требует стабилизированного источника питания с напряжением от 2.375V до 2.625V.
• Повышенная сложность монтажа из-за использования 32-выводного корпуса TQFP.

Типовое использование

• Системы синхронизации и распределения тактовых сигналов в высокоскоростных коммуникационных устройствах.
• Промышленные системы автоматизации и управления, требующие высокой точности передачи сигнала.
• Автомобильные системы, где важна высокая устойчивость и надежность работы.

Рекомендации по применению

• Питание: Обеспечить стабилизированное питание 2.375V ~ 2.625V.
• Теплоотведение: Организовать адекватное охлаждение, особенно в условиях повышенной нагрузки.
• Монтаж: Использовать поверхности монтажа SMD и обеспечить хороший контакт для всех выводов.

Основные технические характеристики

• Частота максимальная: До 1 ГГц
• Напряжение питания: 2.375V ~ 2.625V
• Диапазон рабочих температур: -40°C ~ 85°C
• Тип монтажа: Поверхностный (SMD)
• Корпус: 32-TQFP (7x7)

Возможные аналоги

• CDCLVD1208 от Texas Instruments: Аналогичный 1:8 LVDS драйвер с поддержкой частот до 800 MHz.
• QS5LVDS1224 от Renesas: Двойной 1:12 LVDS драйвер с низким уровнем джиттера, поддерживающий частоты до 2 ГГц.
• SY58606UMG от Microchip: Высокоскоростной LVPECL/LVDS преобразователь с частотой до 4.25 ГГц (один канал).

Используемое устройство должно быть тщательно подобрано для ваших задач и системных требований.
