Описание для MAX9310EUP от Analog Devices / Maxim Integrated

Общее описание

MAX9310EUP - это высокоскоростной 1:5 развязывающий драйвер (Distributing Clock Driver), предназначенный для распределения тактового сигнала на несколько устройств. Этот компонент поддерживает несколько типов входных сигналов, включая HSTL и LVPECL, и производит низковольтные дифференциальные сигналы (LVDS) на выходе. Данный драйвер подходит для использования в системах с максимальной частотой до 1 ГГц.

Преимущества

• Высокая скорость: Поддержка частоты до 1 ГГц, что обеспечивает стабильное и быстрое распределение тактового сигнала.
• Универсальность: Поддержка HSTL и LVPECL входных сигналов.
• Снижение помех: Низковольтные дифференциальные сигналы (LVDS) на выходе уменьшают уровень электромагнитных помех.
• Компактный размер: Доступность в компактном корпусе 20-TSSOP, что упрощает интеграцию в схемы.

Недостатки

• Ограниченное напряжение питания: Рабочий диапазон напряжения питания от 2.375 В до 2.625 В, что может не соответствовать требованиям некоторых приложений.
• Температурный диапазон: Рабочий температурный диапазон от -40°C до 85°C может не подходить для более экстремальных условий эксплуатации.

Типовое использование

• Телекоммуникационное оборудование: Для синхронизации сетевых устройств.
• Системы обработки данных: Для обеспечения синхронизации между различными модулями.
• Высокоскоростные цифровые системы: Для равномерного распределения тактового сигнала.

Рекомендации по применению

• Размещение: Устанавливать как можно ближе к источнику тактового сигнала для минимизации фазового шума.
• Вентиляция: Убедиться в достаточном охлаждении, чтобы избежать перегрева при максимальной частоте.
• Согласование: Правильно согласовывать входные и выходные сигналы для улучшения производительности и уменьшения отражений.

Основные технические характеристики

• Тип: Развязывающий драйвер (Fanout Buffer)
• Число каналов: 1
• Отношение вход/выход: 2:5
• Дифференциальный вход/выход: Да/Да
• Вход: HSTL, LVPECL
• Выход: LVDS
• Максимальная частота: 1 ГГц
• Напряжение питания: 2.375 В ~ 2.625 В
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SMD)

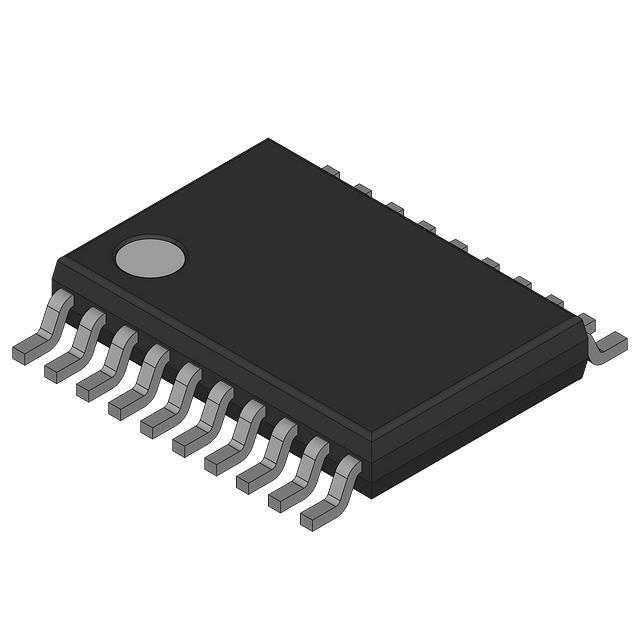

• Корпус: 20-TSSOP (ширина 4.4 мм)

Возможные аналоги

• SN74LVC1G17 от Texas Instruments: Логический буфер/усилитель, поддерживающий схожие частоты и входные сигналы.
• MC100LVEL33DWG от ON Semiconductor: Тактовый генератор и буфер с поддержкой LVPECL.
• IDT8T49N531I от Integrated Device Technology: Многофункциональный тактовый буфер и генератор.

Используя MAX9310EUP, вы получите высококачественное решение для распределения тактового сигнала в широком диапазоне приложений.
