MAX9205EAI+T

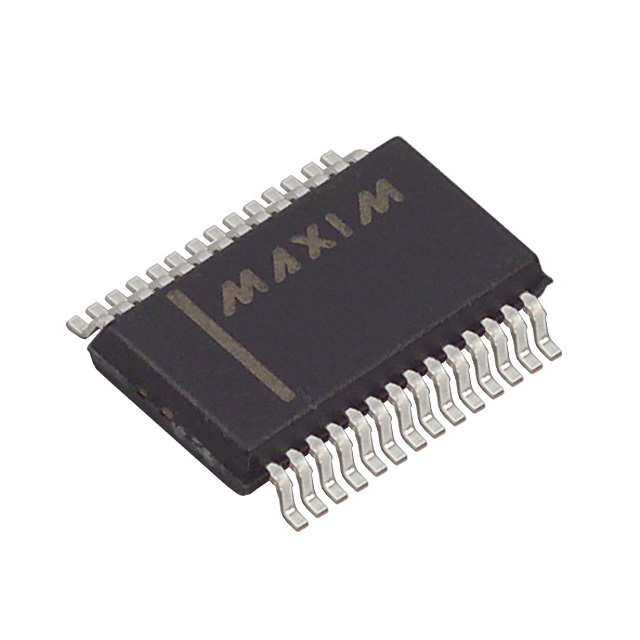

MAX9205EAI+T от Analog Devices / Maxim Integrated

Общее описание

MAX9205EAI+T - высокоскоростной серилизатор, реализующий передачу данных по интерфейсу LVDS со скоростью до 400 Мбит/с. Этот чип предназначен для консолидации десяти одномодульных входных сигналов LVCMOS/LVTTL в один выходной сигнал LVDS, что позволяет существенно сократить количество линий данных и упрощает проводные соединения.

Преимущества

• Высокая скорость передачи данных: До 400 Мбит/с
• Компактность: Сокращение количества линий данных от 10 до 1
• Совместимость: Поддержка входных сигналов LVCMOS и LVTTL
• Энергопотребление: Низкое энергопотребление благодаря использованию LVDS технологии
• Устойчивость: Предназначен для работы в промышленных условиях (температурный диапазон от -40°C до 85°C)

Недостатки

• Могут потребоваться дополнительные схемы десериализации для работы с несколькими конечными узлами.
• Требует тщательного проектирования PCB для обеспечения согласования линий LVDS.

Типовое использование

• Передача видео данных: Использование в камерах и мониторах для компрессии большого количества данных в один канал.
• Системы передачи данных: Применяется в телекоммуникационных устройствах для уменьшения количества линий данных.
• Автомобильная электроника: Применяется в системах помощи водителю и внутренней электронике автомобиля.

Рекомендации по применению

• При разводке печатной платы используйте дифференциальные пары для линий LVDS, чтобы минимизировать электромагнитные помехи и обеспечить целостность сигнала.
• Обеспечьте стабильное и чистое питание для устройства, чтобы избежать шумов, влияющих на производительность и надежность.
• Рекомендуется тщательное согласование импеданса для линий LVDS во избежание отражений сигнала.

Основные технические характеристики

• Функция: Сериализатор
• Скорость передачи данных: до 400 Мбит/с
• Тип входа: LVCMOS, LVTTL
• Тип выхода: LVDS
• Количество входов: 10
• Количество выходов: 1
• Напряжение питания: 3В ~ 3.6В
• Температура эксплуатации: от -40°C до 85°C
• Тип монтажа: Поверхностный монтаж (SMT)
• Корпус: 28-SSOP (ширина 5.30мм)

Возможные аналоги

• MAX9217 от Maxim Integrated
• DS90CR217 от Texas Instruments
• SN65LV1023A от Texas Instruments

Кроме того, перед покупкой всегда целесообразно свериться с технической документацией устройства и провести необходимые симуляции для подтверждения, что конструкция будет работать в рамках требуемых спецификаций.
