MAX902CSD+

MAX902CSD+

Производитель: Analog Devices / Maxim Integrated

Общее описание

MAX902CSD+ — это высокоскоростной двухканальный компаратор с фиксированной задержкой и интегрированным питанием. Этот компонент предназначен для приложений, требующих высокой точности и надежности. Встроенная защита от колебаний напряжения, а также низкое потребление тока делают его идеальным выбором для различных аналоговых схем.

Преимущества

• Высокая точность: Низкий уровень смещения входного напряжения до 4 мВ, что обеспечивает высокую точность.
• Низкое потребление энергии: Потребление тока в режиме покоя составляет всего до 8 мА, что позволяет сократить энергозатраты.
• Широкий диапазон рабочих напряжений: Поддержка различных напряжений питания от 5В до 10В и от ±2,5В до ±5В.

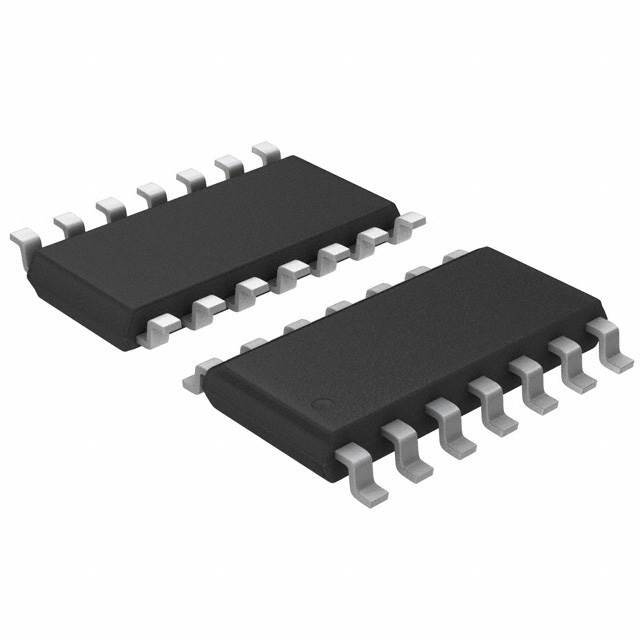

• Удобство монтажа: Корпус SOIC (0.154", 3.90 мм шириной) позволяет легко интегрировать компонент в печатную плату.

Недостатки

• Ограниченный температурный диапазон: Работа возможна только в диапазоне от 0°C до 70°C, что требует дополнительного охлаждения в высокотемпературных условиях.
• Без встроенной задержки распространения: Отсутствие фиксированной задержки распространения может потребовать дополнительного проектирования для некоторых высокоскоростных приложений.

Типовое использование

1. Аналоговые схемы с высокой точностью: Использование в системах измерения и контроля, где важна высокая точность.
2. Схемы с низким энергопотреблением: Идеален для батарейных устройств и встроенных систем.
3. Сигнальные системы: Используется для обработки аналоговых сигналов и их преобразования в цифровую форму.

Рекомендации по применению

• Внимательно выбирайте напряжение питания: Убедитесь, что предоставленный диапазон напряжения соответствует вашим требованиям.
• Используйте подходящие методы охлаждения: В условиях высокой температуры может потребоваться дополнительное охлаждение или вентиляция.
• Проверяйте точность схемы: Убедитесь, что уровень смещения входного напряжения соответствует допускаемым значениям для вашей схемы.

Основные технические характеристики

• Тип: С фиксированной задержкой
• Количество элементов: 2
• Тип выхода: TTL
• Напряжение питания: 5В ~ 10В, ±2,5В ~ ±5В
• Смещение входного напряжения (макс): 4 мВ @ ±5В
• Ток смещения входа (макс): 10 мкА @ ±5В
• Ток потребления (макс): 8 мА, 6 мА, 3 мА
• CMRR, PSRR (тип): 82.5 дБ CMRR, 80 дБ PSRR
• Температурный диапазон: 0°C ~ 70°C
• Корпус: 14-SOIC (0.154", 3.90 мм шириной)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• LM319N от Texas Instruments:

  • Преимущества: Широкий диапазон рабочих температур (-55°C до +125°C), большие опции корпуса.
  • Недостатки: Более высокое энергопотребление.

• ADCMP561BRQZ от Analog Devices:

  • Преимущества: Высокоскоростные компараторы, низкий уровень смещения напряжения.
  • Недостатки: Более высокая стоимость.

Заключение

MAX902CSD+ от Analog Devices / Maxim Integrated является отличным выбором для приложений, требующих высокой точности и надежности. Главное — учитывать ограничения по температурному диапазону и использовать подходящие методы установки и охлаждения для оптимальной работы компонента.
